Ni såg ju så klart att balansaxeln var avbruten. Här visar jag hur jag brukar göra när jag sätter i en ny axel.
-
- Den övre balanstappen avbruten, måste bytas.
-
- Spiralen lyfts av med två hävarmar.
-
- Liverrullen tas bort.
-
- Liverrullen tas bort.
-
- Liverrullen tas bort.
-
- Jag brukar slipa bort balansaxeln. Tycker att det går fort och lätt. Undviker att slå bort axeln, gör det endast i de fall då jag känner mig säker på att axeln ej är bytt tidigare samt att axeln är av hög kvalité. Är axeln för mjuk finns en stor risk att niten ej går av, då passerar den genom balansringen som kan bli skev och hålet blir för stort.
-
- Håller balansen i en stiftklove.
-
- Håller balansen i en stiftklove. Tittar noga på vad jag gör.
-
- Här slutar jag.
-
- Slipar bort så mycket jag vågar, utan att skada balansringen.
-
- Slipar bort så mycket jag vågar, utan att skada balansringen.
-
- Sedan tar jag fram stansstället och monterar på foten. Letar reda på en stans som är något större än niten.
-
- Tar en rak plan stans med mindre diameter än hålet i balansringen.
-
- Axeln borta!
-
- Axeln borta!
-
- Axeln borta!
-
- Talriken har gått av fint. Du ser området tydligt som varit nitat.
-
- Plockar fram en ny axel.
-
- Tar bort den avbrutna tappen först. Testar så att axeln passar.
-
- Testar så att axeln passar.
-
- Nu letar jag fram en plan stans med hål i. Axeln skall gå ner precis i den men den får inte fastna.
-
- Sedan letar jag reda på en plan stans med hål som passar precis över området som skall nitas på axeln.
-
- Sist letar jag fram en kullrig stans med hål.
-
- När jag nitar använder jag alltid en mässingshammare, då skadas inte stansarnas ändar.
-
- Först pressar eller slår jag ner balansringen så att den ligger plant mot balansaxeln.
-
- Använd en plan stans större än niten.
-
- Sedan tar jag den kullriga stansen med hål.
-
- Den böjer ut kanten som sedan skall nitas.
-
- Rotera balansringen med lillfingret. Då känner du när den börjar sitta samt att kanten på axeln blir jämn och fin.
-
- Rotera balansringen med lillfingret. Då känner du när den börjar sitta samt att kanten på axeln blir jämn och fin.
-
- Sedan är det dags för den plana stansen. Dags för nitning.
-
- Nu är kanten för niten utböjd.
-
- Nu är kanten för niten utböjd.
-
- Rotera axeln under nitningen med lillfingret. Sluta att slå när du känner att det går trögt att rotera. Tryck hårt med fingret på stansen för att kolla om den sitter fast, slå några extra slag om den ej fastnar. (slå inte för länge eller för mycket, då blir balansringen skev.)
-

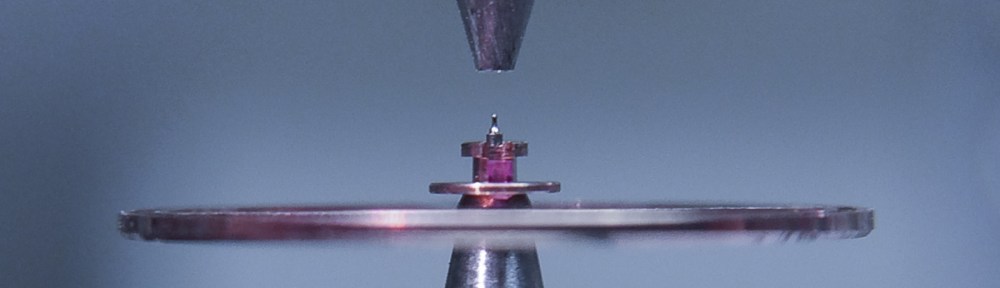

- Så, nitad. Har du en fint polerad stans blir nitningen snygg och polerad den också!
-
- Sedan är det dags att sätta fast liverrullen. Tänk på att inte skada den, använd korrekt stans.
-
- Prova om liverrullen passar. Innan du slår ner rullen kontrollerar du avståndet mellan rullen och talriken. Det skall vara ungefär lika stort som tjockleken på den stora rullen. Är det större finns risk att rullen spricker, mindre att den sitter löst.
-
- Slå fast. Försiktigt!
-
- Slå fast. Försiktigt!
-
- Nu skall balansen vägas av statiskt.
-
- Snurra balansen, stanna den, står den kvar eller vrider den sig? Prova några gånger, om balansen vrider sig och stannar på samma ställe har du tyngdpunkten där. Ta bort vikt med lämpligt verktyg. Upprepa tills du kan stanna balanshjulet var som helst.
-
- Avvägd och klar.
-
- Dags att kontrollera om balansringen är plan.
-
- Sätt linjalen på krumcirkeln nära balanshjulet och snurra och kontrollera ljusspalten mellan linjal och balansring. Avikelser skall riktas. Har du som jag säkerhetskonor i ditt verktyg kan du rikta i verktyget annars måste du ta ut balansen och rikta så att inte balanstapparna skadas.
-
- Riktad och klar, spiralen på plats.
-
- Dags att ta isär verket göra klart reparationen!
