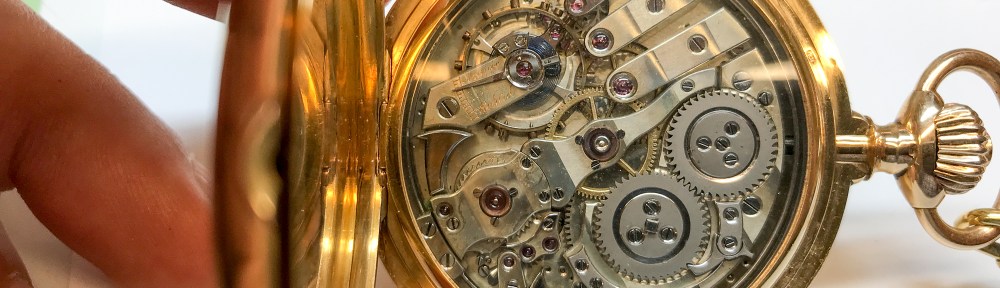

Ett fickur med minutrepetition tillverkat av Le Coultre.
Blev kontaktad av en person som försökte få hjälp med reparation av ett fickur med repetition. Jag frågade hur man sätter igång repetitionen – genom en skjutregel på sidan av boetten eller genom att trycka ned en knapp vid pendanten – dvs vid bygeln. Den senare är en äldre typ av repeterur där själva repetitionen aktiveras via en kedja som drar upp fjädern till mekanismen, gången på dessa ur är ofta spindelgång.
(Ett äldre inlägg om denna typ av ur kan du se här) Denna äldre typ brukar ha kvartsrepetition medan de modernare även kan ha minutrepetition.
Jag lovade att se vad som var fel med klockan och om det var något jag kunde ta mig an. Det visade sig vara ett fickur i guld med minutrepetition.
När jag sköt skjutregeln åt sidan hände ingenting med repetitionen, när jag drog upp fjädern så svängde balansen. Alltid något!
Tavla och visare togs bort så att jag kunde se repetitionsmekanismen. Jag kunde se att oljan beckat så allt gick trögt, lite ny olja på de rätta ställena och vips – repetitionen startade! Timmar, kvartar och minuter slog lite segt mot slutet.
Men efter lite studier av verket upptäckte jag en hel del rostpartiklar. Det brukar betyda att något gått torrt och att stål har slitits.
Det fanns koncentrationer av partiklar på några speciella ställen. Det mesta hade hamnat på kanten av fjäderhuset.
Jag såg ganska snart vad som hade hänt – frammatararmen för surprisen samt själva surprisen hade kraftiga slitage.
Jag ska senare förklara lite mer ingående hur själva mekanismen fungerar men det som ska hända är att frammatararmen ska föra fram surprisen exakt på sekunden, då måste övergångshörnen vara skarpa och inte – som nu – rundslitna. Filmen nedan beskriver hur lång tid växlingen tar.
För att ta bort ”minutröret” med alla olika kammar ska en låsring lossas som är trögad på centrumaxeln. Det var lättare sagt än gjort för den satt som berget. Fick ta i rejält för att få den att lossna. Till slut fick jag i alla fall bort den och kunde mer noggrant granska surprisens slitage.
Efter ytterligare granskning upptäckte jag att spiralen var delvis rostig.
Vad jag kunde se så var det mest ytrost som borde gå att ta bort. Men spiralen kan ju vara försvagad av rosten, så med otur kan den gå av eller inte fungera som den ska.
Jag har lite erfarenhet av sådana här minutrepeterverk med betoning på lite, när jag gjorde min praktik på Patek Philippe i Genève för 100 år sedan gjorde jag service på ett liknande ur samt ett ur med Grande Sonnerie och jag har även lagat andra ur med kvartsrepetition.
Eftersom min erfarenhet är begränsad frågade jag några vänner som jobbat/jobbar med ur med denna komplikation vad de skulle gjort i min situation?
BYT frammatararm och surpris blev svaret från båda!
OK, bara att ta reda på hur man beställer:
Ehh få se nu – del nr 234 och 242 borde funka. Bara att beställa!
Nja, skämt åsido så enkelt är det naturligtvis inte med ett antikt ur!
Vad gör man?
Skulle det kanske gå att forma om nya ytor, till exempel genom filning?
Eller, göra nytt?
Det kanske skulle gå att fila men om jag filar i de delar jag har – om något blir fel eller går snett – hur gör jag då? Ingen mall att fila efter existerar då, kan bli riktigt illa.
Efter att ha läst denna devis i en av mina böcker bestämde jag mig för att tillverka nytt. Kanske kunde jag utnyttja min CNC-fräsmaskin för att fräsa ut formen?
Jag bedömde att jag skulle kunna klara av att göra det som krävdes, det var dags att fundera på ett kostnadsförslag.
Hur lång tid skulle det ta att dels tillverka delarna, dels renovera själva klockan?
Att renovera själva fickuret utan komplikation räknade jag med en viss tid – denna tid antog jag blir ett fast pris, sedan funderade jag på själva minutrepetermekanismen med alla delar i fungerande skick också det ett fast pris, till sist gjorde jag ett rörligt pris på tillverkning av delar samt om det inte skulle fungera att få bort rosten från spiralen – då skulle jag bli tvungen att räkna in och göra en ny spiral. Totalt trodde jag – om inget oförutsett skulle inträffa – att tidsåtgången skulle bli ca 40 timmar – en veckas jobb.
Med detta som utgångspunkt gjorde jag ett kostnadsförslag som jag presenterade tillsammans med några förklarande bilder för kunden.
Efter några dagar hade kunden bestämt sig – jag vill gärna att du sätter igång med renoveringen!
Innan jag beskriver hur jag gick tillväga med renoveringen och tillverkningen av de delar som behövdes tänkte jag beskriva lite förenklat vad en minutrepeter är och hur den fungerar.
I senare delar ska jag visa hur jag tillverkar delarna som behövs samt förklara lite mer hur den komplicerade mekanismen fungerar.
Referenser i detta inlägg:
The Theory of Horology, ”Wostepboken”.
Komplizierte Taschenuhen in der Reparatur, ISBN 978-3-941539-30-3
Eric Leskinen, hjälp med Le Coultre beställningsformulär
Miho Shirai och Clas-Henrik Pihl, råd och tips.
