Per hade lämnat sin fickurskronograf till mig för renovering.
Hittade en hel del konstigheter men ansåg att jag kunde laga den.
Detta var innan jag hade tagit isär verket. Det fanns många överraskningar där.
<a href="http://”>Länk till film med det ocentrerade hjulet.
Börjar med felsökningen i del 1.
Dessa fel hittade jag innan
renoveringen, klicka på bilderna för att se större!
-
- Framsidan
-
- Baksida
-
- Kronografsekundvisaren ser konstig ut i centrum-
-
- Innerlocket. Referensnummer – modellnr 2554. Serienummer 3163462. Silverstämplar och Zenithstämpel.
-

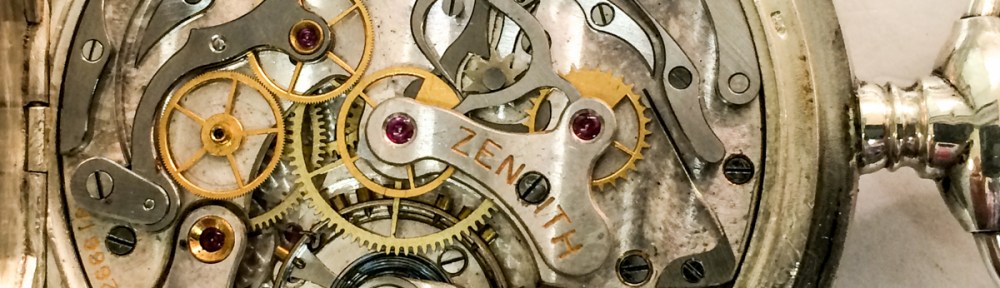

- Verket besiktas innan renovering.
-
- Hjulet är minuträknarhjulet. Till höger ses spärrfjädern – skev och böjd. Skadad skruv i bryggan.
-
- Hjulet är minuträknarhjulet. Till höger ses spärrfjädern – skev och böjd. Skadad skruv i bryggan. Stjärnhjulet i övre delen matar fram minuträknaren på ett ovanligt sätt. Nollställararmen ligger mot minuträknarhjulets hjärta.
-
- Hjulet är minuträknarhjulet. Till höger ses spärrfjädern – skev och böjd. Skadad skruv i bryggan.
-
- Balanspartiet.
-
- Nollställararmen ligger emot både minuträknarhjulet och kronografsekundhjulet. Man ser spetsen på hjärtat – pekar åt vänster. Under ser du kr. sekundhjulet. Det stora hjulet under är centrumhjulet – på det sitter minutvisaren – går ett varv/timma. De två hjulen överst till vänster driver kronografen – det högra av dem sitter på en flyttbar arm som rör sig när man trycker av/på kronografen.
-
- Drivhjulet för kronografen. Mer om det hjulet senare. Några detaljer rostfläckade.
-
- Pelarhjulet till höger. ”Sköter” om start – stopp – nollställning. Kl 12 på pelarhjulet är armen för tidtagning på/av lyft – drivningen av kronografsekunden är stoppad. Kl 6 på pelarhjulet har nollställarmen fallit ned – klockan nollställd. Kl 8 på pelarhjulet har armen som blockerar kronografsekundhjulet lyfts så att det går fritt under nollställningen.
-
- Pelarhjulet till höger. ”Sköter” om start – stopp – nollställning. Kl 12 på pelarhjulet är armen för tidtagning på/av lyft – drivningen av kronografsekunden är stoppad. Kl 6 på pelarhjulet har nollställarmen fallit ned – klockan nollställd. Kl 8 på pelarhjulet har armen som blockerar kronografsekundhjulet lyfts så att det går fritt under nollställningen.
-
- Nollställararm – blockeringsarm. Den horisontala armen är armen som matar fram minuträknaren. Finessen med denna ovanliga konstruktion av minutframmatningen är att den är väldigt exakt och den matar fram precis när sekundvisaren rör 0-strecket. Annars brukar det ta 0,5 – 1 sekund för växlingen.
-
- I högerhörnet kommer en arm fram med en ”krok” på – den tar i pelarhjulet när man trycker på tryckknappen och sköter om start/stopp/nollställning.
-
- Kreativt urmakeri!
-
- För att få en passande sekundvisare har urmakaren tagit en fickurssekundvisare och lött fast på en kronografsekundvisare.
-
- Snygg lödning!
-
- Kreativitet.
-
- Minutvisaren också fixad.
-
- Samma sak här – två visare kombinerade till en.
-
- Samma sak här – två visare kombinerade till en.
-
- Rost på en av småvisarna.
-
- Skruv för tavlans fastsättning saknas.
-
- Spännande saker under tavlan!
-
- Också ovanlig konstruktion. Spärrhjulet ligger på undersidan av fjäderhuset – kronhjulet och spärren på tavelsidan
-
- Ser du strecken i hålet i centrum? Balansstenhålet spräckt?
-
- Ajdå! Balansen illa tilltygad.
-
- Skevt och vinnt.
-
- Någon använt en skruvmejsel som var några nummer för stor.
-
- Kronografbrygga.
-
- Gånghjul och hake. Balansen borttagen.
-
- Drivhjulet för kronografen hamnar på snedden.
-
- Drivhjulet för kronografen hamnar på snedden. Det visade sig att hjulet delas satt snett på sin puts samt att någon satt i en fodring snett. Dålig kombo!
