H. L. Matile no 10790- en utmaning, del 3.

Publicerad den av
Svara

Del 3.

När själva verkdelen är klar är det dags för kronografen och uppdraget.
På slutet skriver Eric om Matiles intressanta historia och om testningen av detta verk med mera.

Alla delarna till visarställningen.

Alla delarna till kronografen.

Generellt när jag jobbar med kronografer brukar jag börja med att sätta pelarhjulet på plats. Därefter de delar som gör att pelarhjulet rör sig – spärr och start/stopparm t. ex. Erics kronograf är ju av en enkel sort men det krävs ändå att man sätter de olika delarna i rätt ordning annars blockerar de varandra och man får backa några steg. Allteftersom delarna hamnar på sina platser smörjer jag funktionsytorna som annars kan vara dolda. Höga tryck – fett, små rörelser utan större tryck får olja.
Bildserien nedan visar hur varje del hamnar på respektive plats.
Konstigt nog finns ingen svensk ordlista över urmakeritermer, delars namn etc, så en del namn har jag själv hittat på.

Alla kronografens samt uppdragets delar på plats!

Här testar jag så att allt fungerar som det ska. Start – stopp – nollställning.

Pelarhjulet är ”hjärnan” i en kronograf. Hjulet har 18 tänder i botten. Varje tryck på knappen matar fram en tand. Här ser man hur nollställararmen vilar på en av kammarna. Armen för blockering av sekundräknaren saknas här. Kronografen går.

Kronografen stoppad. Nollställarmen vilar fortfarande på en kam. Användaren kan läsa av den uppmätta tiden. Kronografen har tre lägen: start – stopp – nollställning. Varje kam motsvarar två tryck på knappen och mellanrummet ett tryck. Hjulet har 18 tänder = 6 kammar x 2 + 6 mellanrum x1 = 18 tryck för ett varv på hjulet.

Här har nollställararmen fallit ned i en av öppningarna. Nu är sekundräknaren nollställd. Nästa tryck på knappen kommer att starta kronografen och lyfta nollställararmen upp på nästa kam.

Timelapsefilm med de olika funktionerna.

Verket monterat i boetten.

Allt klart!

Här kommer Erics intressanta text om alla farbröder Matile och om detta ur specifikt:



Henri Louis Matile kronometerkronograf 10790

Henri-Louis Matile är ett namn som tycks ha gått i arv i minst fyra generationer. Henri-Louis Matile född år 1757, okänt dödsår, fick en son 1790 som han också döpte till Henri-Louis, tyvärr också med okänt dödsår. Henri-Louis född 1790 födde i sin tur en egen son år 1817 som också gavs samma namn och som dog 1893. Henri-Louis Matile född 1817 födde i sin tur en son år 1843 som traditionsenligt gavs samma namn och som dog 1925. Åtminstone de två senare var urmakare verksamma i schweiziska Le Locle under andra halvan av 1800-talet. När farfarn, som troligen inte var urmakare, fortfarande var vid liv tycks fadern ha kallat sin verksamhet ”H. L. Matile fils”. Efter farfarns död döptes verksamheten om till ”H. L. Matile” utan ”fils”, som alltså betyder son på franska. Exempel på detta går att se i resultaten från precisionstävlingarna på observatoriet i Neuchâtel från 1868 och 1869. År 1870 förekommer både namnen H.-L. Matile fils och H.-Louis Matile et fils i resultatlistan vilket tyder på att fadern och sonen arbetade ihop och att den yngsta Henri-Louis sannolikt gick i lärlingstjänst hos sin far. I observatoriets resultatlistor mellan 1877-1879 syns H.-L. Matile och H.-L. Matile fils (H.-L. Matile Son år 1877) som konkurrenter med olika serienummerserier, dock med viss överlappning. För ur gjorda runt 1870-1880 är det således mycket svårt, om inte omöjligt, att bedöma vilken H. L. Matile som var ansvarig och i vilken grad de då samarbetade. Som exempel hade de båda urverksamheter listade i Le Locle enligt adresslistan, Indicateur de La Chaux-de-Fonds et du Locle, från 1877-1878 (under kategorin fabricants et négociants). Sonens verksamhet med inriktning på komplicerade ur var listad på adressen ”de Couronne 316” och faderns verksamhet på ”Rue de France 287”. Troligen arbetade de mycket nära och det är möjligt att verksamheternas konsoliderades någon gång runt 1883. Efter 1882 finns nämligen endast faderns urverksamhet i adresslistan. Sonen sysslade också med politik och var prefekt i Boudry – som ligger sydväst om Neuchâtel vid Neuchâtelsjön – i adresslistan från 1883. Han tycks ha hållit denna position till minst 1902, då ytterligare en referens till honom som prefekt går att hitta.

Oavsett vilken eller vilka Henri-Louis Matile som låg bakom, var företaget H. L. Matile känt för sina komplicerade ur och kronometrar av mycket hög kvalitet. En stor del av produktionen gick på export till USA där importföretaget Mathey Brothers, Mathez & Co under en tid var generalagent.

Den amerikanska marknaden var onekligen mycket viktig för H. L. Matile och vid världens första officiella världsutställning i USA, Centennial International Exhibition 1876 i Philadelphia, valde företaget att storsatsa. Vid utställningen ställde företaget ut fem komplicerade ur och en fickkronometer, samtliga med gångcertifikat från det schweiziska observatoriet i Neuchâtel.

Värt att nämna är att även komplicerade ur från Charles Henry Meylan ställdes ut i samband med uren från H. L. Matile. C. H. Meylans komplicerade ur tillverkades nämligen av H. L. Matile då.
H. L. Matiles främsta och mest komplicerade utställningsur, troligen serienummer 10697, beskrivs i Joseph H. Wilsons bok ,”The masterpieces of the Centennial international exhibition”, som

”a piece of workmanship that presents the most extraordinary handiwork in the best known instance of its representation, it being certainly the most intricate watch ever exhibited in this country” och

”this watch may be ranked as one of the most remarkable exhibits in the Exhibition, combining within itself evidences of profound mechanical and mathematical knowledge, exact and experienced skill of hand and eye, and exceedingly great patience, industry and ingenuity.”

Uret i fråga tog två år att tillverka och hade minutrepeter, evighetskalender, 1/5-dels splitsekundkronograf, 1/5-dels hoppande sekund och månfasvisning. Trots alla komplikationer, var inte uret mycket större än ett vanligt fickur och som nämnts ovan hade det till och med ett gångcertifikat från observatoriet i Neuchâtel.
H. L. Matiles ur gjorde verkligen intryck i USA och det superkomplicerade uret beskrevs i den amerikanska dagstidningen Washington Times som ”perhaps the most wonderful watch in the world”. Den kände och humoristiske författaren Mark Twain (Samuel Langhorne Clemens) skriver i artikeln att uret, med alla sina funktioner, troligen vet mer än den genomsnittlige amerikanske väljaren och att uret är mer likt en människa än något ur han skådat tidigare. Twain spekulerar kring vad som skulle hända om kugghjul lades till eller togs bort från uret. Han konstaterar att om uret gavs ytterligare hjul så hade det nog lärt sig att både läsa och skriva och om hjul togs bort så hade det nog ändå varit mer intelligent än de som styr landet.

Utöver tillverkningen av komplicerade ur lades också en stor vikt vid precision och vid observatoriecertifiering av ur. I nästan 20 år tävlade företaget på observatoriet i Neuchâtel. Första gången var 1868 och sista gången var 1883 och under dessa år vann företaget H. L. Matile många priser. Ett bra exempel på detta är år 1881, när H. L. Matile vann observatoriets stora pris för tillverkare. Priset innefattade utöver den stora äran också en prissumma på 200 franc, vilket då var en ansenlig summa. Det delades ut baserat på en tillverkares kronometrars genomsnittliga precision i testningsklasserna A, B och C, förutsatt att denna ställde upp med minst 12 kronometrar det året. Priset delades inte ut alla år med anledning av de strikta gränsvärdena. Många kronometrar, även sådana som med god marginal klarade kronometertestningen på observatoriet i övrigt, presterade inte väl nog för priset, vilket alltså påverkade företagets genomsnitt negativt. Majoriteten av tillverkare hade heller inte kapaciteten eller var intresserade av att ställa upp med fler än 12 kronometrar ett år.
År 1881 deltog företaget H. L. Matile med hela 31 kronometrar, vilket var klart flest av alla deltagare. Troligen bar fadern Henri-Louis Matile ansvaret för tillverkningen. Tillsammans med Borel & Courvoisier, vilka deltog med 12 kronometrar, kvalificerade de sig alltså för att tävla om det stora priset. Företagets 31 kronometrar uppvisade generellt mycket god precision, men i en av parametrarna som bedömdes, skillnaden mellan den högsta och lägsta uppmätta gången, översteg kronometrarnas snitt det tillåtna gränsvärdet och företaget borde således ha diskvalificerats från priset. Intressant är att även konkurrenten Borel & Courvoisiers kronometrar föll på samma parameter och att H. L. Matiles kronometrar föregående år, 1880, också gjorde det. Detta ledde till att observatoriets chef, Dr. Adolph Hirsch, diskuterade parametern i observatoriets årliga rapport. Han konstaterade dock att gränsvärdet inte borde ändras.

Trots parametern beslutade sig den ansvariga styrelsen för att Henri-Louis Matile skulle tilldelas observatoriets stora pris. Det ovanliga undantaget motiverades av att 9 av företagets 31 kronometrar var kronografer och att 10 av kronometrarna testades i testningsklassen B, observatoriets svåraste för fickkronometrar. Kronografer uppvisade i regel sämre resultat i tävlingarna och testningen i klass B varade i 6 veckor och urverken testades i värmeugn, kylskåp och i 5 olika positioner, något som med all säkerhet ökade skillnaden mellan ett urverks högsta och lägsta uppmätta gång. Det fanns inte heller några tvivel om att de 12 bäst presterande av de 31 kronometrarna skulle ha uppfyllt de krav som ställdes för priset. Hade H. L. Matile valt att endast ställa upp med sina tolv bästa hade de alltså troligen vunnit priset. Styrelsen ville inte straffa H. L. Matile för andra året i rad för att ha ställt upp med ett stort antal kronometrar i tävlingen.

En av kronometrarna H. L. Matile ställde upp med i tävlingen 1881 var serienummer 10790, en kronometerkronograf av bästa sort med 1/5-dels sekund. Baserat på en delvis bortfilad stämpel kan råverket troligen attribueras till LeCoultre, Borgeaud & Cie, men det är som ofta svårt att säga med säkerhet. Totalt klarade 29 kronometrar den mycket strikta testningen i klass B, som alltså också var en tävling, och nummer 10790 var en av 6 kronografer att klara testningen. Inte nog med att den klarade testningen, kronometern kom dessutom på tredje plats och var den bästa kronografen att testas det året. Placeringen i de olika tävlingsklasserna baserades på urets genomsnittliga gångvariation, alltså skillnaden i gångavvikelse, och ju lägre värde desto bättre. Med en genomsnittlig gångvariation på 0,28s kom alltså 10790 på tredje plats i klass B. Den bästa kronometern i klassen det året uppvisade en genomsnittlig gångvariation på 0,25s och den sämsta på 0,97s.

Trots den höga placeringen vann inte kronometern något av de priser som gavs till enskilda kronometrar. Faktum är att samtliga i topp tre inte gavs pris av olika anledningar. Endast kronometrar från kantonen Neuchâtel gavs priser, så en uteslöts på grund av detta. Många kronometrar, exempelvis nummer 10790, fick ej pris på grund av att de inte uppfyllde något av villkoren gällande gränsvärden för pris. Vad gäller kronometer 10790, som alltså generellt uppvisade absolut topprecision, berodde det på ett av positionstesterna. Enligt artikel 9 i testningsreglerna får prisvinnande ur ej uppvisa en skillnad i gång på över 5s mellan positionen där uret står upprätt med kronan uppåt och positionerna där uret står upprätt med kronan till vänster eller till höger. H. L. Matile 10790 uppvisade en skillnad mellan positionen där uret står upprätt med kronan uppåt och positionen där uret står upprätt med kronan till höger på 6,41s.

Reglören som bar ansvaret för H. L. Matiles samtliga kronometrar 1881, och många av konkurrenternas, var Fritz Borgstedt, också var verksam i Le Locle. Fritz Borgstedt var en av de mest produktiva reglörerna i slutet av 1800-talet och vann många observatoriepriser.
Borgstedt var son till en mjölnare och föddes 1826 i den tyska staden Werther i Nordrhein-Westfalen. Han lärde sig urmakeriyrket i tidig ålder hos en urmakare i sin hemstad och arbetade därefter som assistent till en hovurmakare i Detmold. Som assistent fick han vidareutbildning som urmakare och konstruerade på så vis en fickkronometer från grunden. Borgstedt flyttade till Schweiz redan 1851 i hopp om ytterligare urmakeriutbildning. I La Chaux-de-Fonds arbetade han under många år med tillverkning av högkvalitativa gångpartier. När arbetet i staden tröt flyttade Borgstedt istället till den närliggande staden Le Locle, där han fick arbete som reglör. Under sitt arbete med finjustering av ur var han en av de första att praktiskt applicera Edouard Philips teorier om balansspiraler och ändkurvor. Balansspiralen i kronometer 10790 har tätare innervarv istället för en innerkurva. Kanske är just detta ett exempel på sådan teori i praktik. Fritz Borgstedt dog den 13 november 1892 och hyllades i tysk urmakarpress för sina stora framgångar utomlands.

Idag är det relativt svårt att hitta information om företaget Henri-Louis Matile, personerna bakom och de ur som tillverkades. Trots framgångar på den amerikanska marknaden och vid observatoriet i Neuchâtel tycks H. L. Matile ha upphört någon gång runt 1890. Sista gången företaget nämndes i adresslistan Indicateur de La Chaux-de-Fonds et du Locle var 1889. Det går idag endast att spekulera i vad som hände. Som nämnts tidigare tillverkade företaget komplicerade ur för C. H. Meylan och kanske växte denna del av verksamheten sig så stor att detta blev företagets fokus? Kanske valde sonen att fokusera på sin politiska karriär när fadern blev till åren?

Källförteckning:

Allgemeines Journal der Uhrmacherkunst, band 17 1892, tillgänglig:
https://digital.slub-dresden.de/werkansicht/dlf/104945/446/0/

Bulletin de la Société des Sciences Naturelles de Neuchâtel, band 8, 9, 10, 11, 12, 13 och 14, tillgängliga: https://www.e-periodica.ch/digbib/volumes?UID=bsn-001

Dictionnaire des Horlogers, De Mabelly à Muzi:

http://fr.worldtempus.com/article/industrie-news/economie/dictionnaire-des-horlogers-de-mabelly-a-muzi-15634.html

Favre-Perret: Report on Horology, Philadelphia Exhibition 1876, tillgänglig:

http://www.watkinsr.id.au/Favre.pdf

Francis A. Walker. International Exhibition, 1876: Reports and awards. Groups I-XXXVI and collective exhibits, sidor 122-123 och 158.

Henri-Louis Matiles släktträd, tillgängligt: www.familysearch.org/tree/pedigree/landscape/MJR7-MQW

Indicateur de La Chaux-de-Fonds et du Locle, år 1877-1878, 1880-1882, 1883, 1889, tillgängliga:

https://doc.rero.ch/record/323375

Joseph M. Wilson. The masterpieces of the Centennial international exhibition, volym 3, sidor 245-248, tillgänglig: https://archive.org/details/masterpiecesofc03shin

L’Impartial, 1902, No 6490, XXIIme Annee.

Scientific American, June 2 1877, sida 342.

The Jewelers’ Circular and Horological Review, volym 15, 1884, sida XIV.

The Dalles weekly chronicle., December 29, 1900, PART 2, Image 3, tillgänlig:
https://oregonnews.uoregon.edu/lccn/2003260222/1900-12-29/ed-1/seq-3/

The Jewelers’ Circular and Horological Review, 1882, volym XIII, sidor 348, 361-363, tillgänglig:

https://archive.org/details/PO60176Vol13/mode/2up

H. L. Matile no 10790- en utmaning, del 2.

Publicerad den av
Svara

Del 2

När allt var klart med att få verket att fungera i boetten var det dags ägna själva verket uppmärksamhet och få det att fungera.

När jag bestämde mig för att laga klockan hade jag upptäckt några smågrejer som jag tänkte kolla extra. Det var dels nollställningen av kronografen som inte fungerade till 100% och minutvisaren med sin konstiga tapp som jag tänkte börja med.

Jag valde att istället för att borra ett hål i centrumaxeln att svarva en tapp. Sedan tänkte jag mig ett rör med en tapp för visaren. Min tanke var att inte skada centrumaxeln mer. Om något skulle gå snett, hålet inte hamnade rätt eller att axeln skulle spricka (på samma sätt som hänt nu), var det bättre med ett rör som är lättare att göra nytt än en ny centrumaxel. Det går ju att laborera med hållfastheten på detta sätt. Om man sparar ännu mer av originalaxeln och gör röret tunnare, man kan ju till och med göra en brottanvisning för att den mer lättersatta delen ska gå sönder om en olycka är framme eller om det är en väldigt känslig och delikat del man repararerar. Så får man hoppas att framtidens användare är rädda om klockan.
Något som jag aldrig sett förut är att minutvisaren är överst, sedan kommer sekundräknaren och underst timvisaren.
En kommentar om den tidigare reparationen.
Man ser hur viktigt det är att vara noggrann när man borrar in en tapp. Om man inte centrerar borret blir hålet snett, om man dessutom inte gör tappen rätt som ska in i hålet t.ex. för konisk eller för stor spricker det lätt. Man får tänka efter så att man tar med så många parametrar som möjligt när man planerar sitt arbete. Om du till exempel borrar med ett hårdmetallborr i en glashård axel utan att anlöpa, då blir ju området vid hålet oerhört sprött och en presspassning skulle spräcka axeln.

Vidare med resten av renoveringen.

Efter rengöringen kontrollerar jag alltid delarna så att det verkligen är och ser rent ut. Kollar stenarnas funktionsytor efter oljerester  – använder en putspinne vid behov, kollar ställen där jag vet att det brukar vara svårt att rengöra och det ofta är smutsigt till exempel uppdrag, fjäderhus och liknande.  Därefter brukar jag epilamisera alla stenhål, gånghjul och hake och andra lagerställen samt vid uppdraget. Jag gör det för att vara säker på att olja och fett ligger kvar där jag vill att det ska vara.
Här följer en liten genomgång av alla vackra delar och sammansättningen av urverket. Kronografdelen tar jag sist.

I nästa del vänder jag på steken och koncentrerar mig på tavelsidan och kronografen.

H. L. Matile no 10790- en utmaning, del 1.

Publicerad den av
2

Eric bad mig att undersöka om jag kunde sätta in ett fint urverk i en boett. Han hade återigen kommit över ett fint urverk som slaktats på sin boett. Han hade med sig några visningsboetter som kanske kunde passa till verket.
Verket var ett observatorietestat kronometerverk dessutom utrustat med kronograf med 1/5-dels sekund. (Två begrepp som ofta förväxlas, kronometer och kronograf – här har vi båda.)
Passade på att ta några bilder av verket innan jag satte igång.
Klicka på småbilderna för att se större.

Börjar med att ta bort balansen så att ingen olycka sker med den. Kontrollerar om jag kan se något allvarligt fel. Verket fungerade när jag drog upp den lite, det enda jag fann var att nollställningen av kronografen gick lite trögt. Tippade på att det nog bara var smuts som gjorde att det gick trögt. Minutvisaren hade också en konstig och skev tapp. Min erfarenhet av så här gamla kronografer är minst sagt begränsad, jag visste helt enkelt inte hur det brukar se ut.
Men kvalitén på verket var ju någonting alldeles extra!
Sicken kvalité!

Mitt största bekymmer – hur var detta tänkt?

På bilden ovan ser man den avbrutna uppdragsaxeln samt under den en öppning med en arm med ett hål i. Här sker start – stopp – nollställning av kronografen.
Det krävs ganska stor kraft för att trycka fram kronografens funktioner. Jag visste inte hur kopplingen mellan denna öppning och tryckknappen hade sett ut från början. Tyckte att proportionerna inte stämde riktigt med vad jag var van vid från tidigare reparationer.
Skulle detta fungera även i den nya boetten?
Såg inga märken på verkets kant efter någon ytterligare konstruktion. Såg framför mig en krona med tryckknapp för kronografens funktioner, mellan verket och kronan ett rör som för över kraften från tryckknappen till kronografen, sedan någon form av tapp/axel som trycker mot start/stopparmen. Jag hade en oro för att den stora kraften som krävs för att mata fram kronografen skulle bli för ensidig belastning för kronan.
Framtiden får utvisa om min oro är berättigad.
Det var värt att försöka få detta att fungera – en utmaning som passade mig!

En av boetterna skulle fungera. Prov och kontroll.

Fastnade för en av boetterna. Den var tillräckligt tjock för att verket skulle passa i höjd, den var något för stor så att jag skulle bli tvungen att tillverka en verkring, då kunde jag kontrollera så att verket hamnade på rätt plats samt att jag fick lite extra utrymme mellan verk och boett om jag skulle behöva göra någon extra konstruktion för att få kronografen att fungera. Kronröret hade även det generösa mått för att få plats med extra rör etc,
Tog kontakt med Eric och berättade att jag trodde på projektet. Det borde gå att få det hela att fungera!

Nu var det dags att noggrant mäta upp boett och verk för att göra en ritning på verkringen och sedan tillverka ringen och få verket att fungera i boetten.

Ja det var många åtgärder och många delar som ska samverka för att det ska fungera.
Men nu är det mesta klart rörande boett, verkring och kronans funktioner.
I nästa del kommer jag beskriva reparationen av verket och hur det fungerar.

Breitling ref 175

Publicerad den av
2

En kund hade lämnat in en Breitlingkronograf för reparation. Verket var Venus 170, vilket jag skrivit om tidigare (klicka här). Spiralen på detta verk hade många småfel som jag tänkte gå igenom mer noggrant.

Bilderna nedan är inscannade utdrag ur katalog 46 från Breitling.

Lite om Breitlings historia.

Breitling startades 1884 i Saint-Imier, Schweiz av Léon Breitling för tillverkning av ur med komplikationer, kronografer och mätinstrument.
1892 flyttades tillverkningen till La Chaux-de-Fonds och tar namnet G. Léon Breitling S.A., Manufacture de Montres Montbrillant. Man har nu 60 anställda.
1905 fick man patent på ett stoppur med tachymeterskala. Gaston Breitling tog över efter sin far 1914. Tillverkningen fokuseras mer mot kronografer, fortfarande fickur.
Samma år 1914 får man patent på ett läderfodral som gör att du kan bära stoppuret på armen. Det verkar som om man redan nu sätter namn på en del av sina modeller.
Kronografen ”Vitesse” tillverkas nu, den är populär bland polisen som använder den för att klocka fortkörare (vitesse = fart). Den har en urtavla med 30 sekunders skala.
Breitling tillverkar också en kronograf för bruk i kyrkan med namnet ”Unedue” – undrar när vi får se den i Breitlings nuvarande sortiment, kanske inte riktigt passar in.
På 1920-talet börjar man använda namnet Breitling på urtavlorna. I en katalog från 1923 har man 33 olika stoppur och fickurskronografer, varav en med kompass och två modeller av armband.
1927 avlider Gaston Breitling och tillverkningen fortsätter utan en officiell ledare. 1932 tar Gastons son Willy över ledningen. Tillverkningen inriktas mer mot flyget.
Man överger namnet ”Manufacture” (tillverkning) 1935, vilket innebär att man inte längre tillverkar alla delarna till klockan själv.
Man köper in billigare urverk genom Ebauches S.A., Venus, Valjoux, ETA, Fontainemelon, Le Landeron, Fleurier och Baumgartner.
1937 tar man fram en speciell klocka åt Lockheed som nu utvecklat tryckkabinen. 1940 börjar man utvecklingen av Chronomat som kommer i butik 1942.
1952 presenteras Navitimer, där man kan räkna ut sin position, bränsleförbrukning, färdriktning med mera.
1969 kommer modellen Chronomat-Chronomatic, en kronograf med automatuppdrag. Urverket utvecklades genom ett samarbete med Hamilton-Buren, själva kronografdelen utvecklades av Dubois & Dépraz och Heuer-Leonidas.
Är du intresserad av Breitlings modernare historia är det bara skriva Breitling på Google.
Breitling har tillverkat klockor med namnen: Aerotel, Chronomat, Montbrillant, Navitimer, Unedue och Vitesse.

Intressant att skalringen på ref 175 är här satt på två över tolv, det betyder att man kan använda skalan som GMT-ring. Det krävs dock en urmakare för att flytta ringen som inte är vridbar på detta ur som är vattentätt till 2 bar.

(Lite ny information som tillkommit efter att jag skrev detta inlägg. Efter att jag lagat denna klocka, såldes den på nätet. Personen som köpte den visade sig vara den kände Breitlingsamlaren – WatchFred – som ropade in klockan. Det var tydligen den sista klockan som saknades för att han skulle få en komplett samling! Modellen är mycket ovanlig. Klockan har vridbar ring! Något som jag inte vågade testa, jag visste helt enkelt inte att den skulle vara vridbar. Inte så konstigt kanske, man kan omöjligt veta allt! Men nu vet jag! Det är väl det som är så kul med klockor, man lär sig alltid något nytt.)

Här framgår vilka olika tavlor som är möjliga att beställa.

Det verkar som klockans urtavla är en blandning mellan 2 och 5.

Det verkar som klockans urtavla är en blandning mellan 2 och 5.

Förklaring till tavlans skalor.

Reservdelslista över Breitling kaliber 103 – Venus 170.

Om själva reparationen.

Lite om spiralriktning.

Så här såg det ut innan jag började greja med spiralen.

Man ser tydligt att något inne vid centrum är fel. Man kan ana att hela spiralen hänger ner – som ett paraply.  De yttersta varven ligger konstigt.
Jag bedömer dessa fel som mindre som ska vara fullt möjliga att åtgärda.
När man riktar spiraler ska man gå metodiskt tillväga och fundera noga innan man böjer eller gör något med spiralen.



När man ska rikta inne vid rullen får man endast jobba inom den röda cirkeln, kurvan ”k”. INGET ANNAT STÄLLE. Utseendet på detta innerfäste är ovanligt bra, ofta ser man att det inre varvet ligger närmare spiralrullen.

Det händer saker 180° mot det ställe där du riktar planet. På en perfekt stiftad spiral har du en liten rak bit innan böjen kommer och själva spiralen börjar, i detta fall är den raka biten i stort sett obefintlig. Då brukar jag trycka med en korntång inom den röda cirkeln, då böjs spiralen alldeles inne vid stiftningen. Just precis så var felet på denna spiral.

Att rikta rundlöpningen på en sådan här spiral kan ibland vara väldigt svårt. Då händer det mest saker 90° mot där du riktar. Det kan vara bra att ha bilden nedan i tankarna när du ska börja att rikta inne vid fästet.

Det är sällan man ser en perfekt stiftad spiral. En mjuk böj in mot fästpunkten, avståndet mellan rullen och området där spiralen börjar efter stiftningens kurva (k) skall vara ungefär ett spiralavstånd.

.

Man riktar tills spiralen löper runt och är plan. Kontrollera de innersta varven.

Klockan klar.

Källor:
La montre de poche suisse à travers les vallées horlogères av Réal Bossé 2015.
Spiraler och balanser, Sandström 1963.
Watch adjustment, Jendritzki 1963.

Selza en kronograf med Venus 170-verk

Publicerad den av
3

Seppo lämnade in en kronograf för renovering. Plockade ur verket ur den slitna förnicklade mässingsboetten som lämnades in för omförnickling.
Verket var rejält smutsigt. Började att ta isär och leta fel.

Först lite om Vénus.
År 1924 startade J.-B. Berret och O. Schmitz – Venus S.A. Vénusfabriken låg i Schweiziska Tavannesdalen i den lilla staden Moutier.
Man hade då 25 anställda och producerade 38000 verk. 1927 tillverkades 146000 verk av 44 anställda i 6 olika kalibrar. Redan 1928 ansluter man till Ébauches S.A. under namnet Venus S.A. 1983, under en omstrukturering av Ébauches S.A., upphörde produktionen av urverk på denna plats.

Verket Vénus 170 tillverkades mellan 1940-1952. 12 1/2″ eller 28,2 mm.

Så till Seppos klocka.
Urtavlan var märkt med märket Selza (tillverkare av klockor och urdelar i Selzach och Biel, Schweiz, startat 1923). Överst syns pulsskala med bas 20 (räkna 20 pulsslag och du får antalet pulsslag per minut), under den finns Telemetreskala, den skalan mäter ljudets hastighet i luft (340 meter/sekund). Man använder den för att beräkna avstånd mellan tex en skytt och din position eller åskblixt och knall. Man startar tidtagningen när man observerar mynningsflamman och stoppar tidtagningen när man hör knallen – du läser av avståndet i kilometer på skalan. Därunder finns sekundräknaren med 5-dels sekunds noggrannhet. Minuträknaren räknar 45 minuter (Venus 170 fanns även med 30-minuters skala).

Urverket hade använts flitigt och bar tydliga spår av slitage. Som tur var gick det att köpa en del nya delar, jag hade även ett skrotverk där jag kunde ta några delar ifrån, annat fick justeras och poleras. Se bilderna med förklaringar.
Längst ner förklarar jag lite hur kronografen fungerar, där finns även en PDF-fil med en verkbeskrivning.

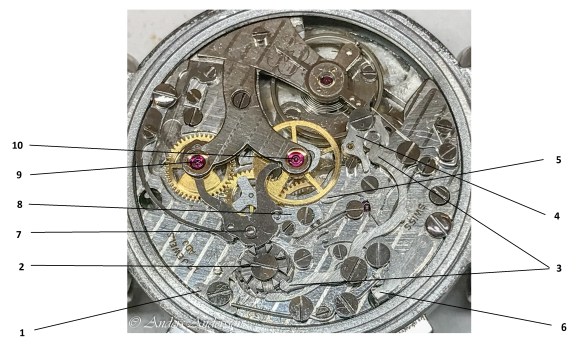

20180828-iPhone-0269 (2)
1. Start/stoppknapp. När du trycker in knappen matas pelarhjulet (2) fram en tand.
2. Pelarhjul. 16 tänder i botten för frammatning. 8 kammar lyfter och sänker kopplingsarmen (3) – tidtagning av/på. En kam på nollställararmen (8) förhindrar att nollställning sker under tidtagning.
3. Kopplingsarm. Armen styr vippan för kronografdriven (4), den kopplar in kronografdriven i ingrepp med centrumsekundhjulet (tidtagning startar) den lyfter även bort Blockeringsarmen (5) från centrumsekundhjulet så att det kan röra sig fritt.
4. Vippa för kronografdriv. När tidtagning startas vilar vippan mot en excenterskruv som begränsar ingreppet mot centrumsekundhjulet.
5. Blockeringsarm för centrumsekundhjul. Blockerar hjulet när tidtagningen stoppas så att det inte kan röra sig.
6. Nollställarknapp. Om pelarhjulet (2) står i position för stopp av tidtagning kan tryckknappen tryckas in, regeln för nollställarmen (8) släpper taget om nollställararmen – tidtagningen nollställs.
7. Nollställararm. Armen är fjäderbelastad, så när regeln för nollställararmen (8) släpper  taget om armen, faller den automatiskt ner mot centrumsekundhjulets och minuträknarhjulets hjärthjul. Armen trycker emot hjärthjulens högre delar och pressar dem mot sina lägsta delar och räknarna nollställs.
8. Regel för nollställararm. Ett litet stift häktar upp nollställararmen (7) när tidtagning pågår. Vid nollställning släpper stiftet greppet om nollställararmen (7).
9. Minuträknarhjul. Räknar 45 minuter per varv. På vänstersidan av hjulet ser man den pyramidformade minuträknarspärren. Man justerar spärrens position med en excenterskruv så att minuträknarhjulet inte rör sig när man startar tidtagningen från nollställd position.
10. Centrumsekundhjul eller sekundräknarhjul. På centrumsekundhjulet sitter ett finger som går i ingrepp med ett mellanhjul som matar fram minuträknarhjulet en gång per minut. Man startar tidtagningen och låter den gå, vid exakt en minut skall minuträknarhjulet flyttas fram en minut – inte före eller efter – man justerar detta genom att flytta fingret till rätt position. Mellanhjulet har en begränsning som går att justera med en excenterskruv – fingret får endast röra vid växelhjulet när växling skall ske. Inte före. (se ill. i bilderna)

PDF-fil med verkbeskrivning:
Venus 170

ETA 1168 ovanligt, enkelt

Publicerad den av
Svara

Gjorde en reparation på en ovanlig kronograf. Klockan ser ut som ett vanligt armbandsur dock med den skillnaden att denna har tryckknappar. Öppnar man boetten ser man att urverket ser ut som ett vanligt verk.
Urverket heter ETA 1168, i grunden är det ett annat ETA-verk – 1100.
Funktionen är enkel, ett tryck på den övre tryckknappen stoppar centrumsekundvisaren – den undre tryckknappen nollställer centrumsekundvisaren.

Så till själva reparationen.
Klockan saknade en tryckknapp, jag hittade en som passade ganska bra – lite större än den gamla. Bytte ut bägge knapparna så att det blev lika.
Jag såg att spärren var böjd. Varför?
Det visade sig att spärrhjulet låg högt. Ingreppet mellan spärrhjulet och kronhjulet var dåligt och för att spärren skulle fungera hade den böjts upp. Dessutom var lagret för fjäderhuset slitet, det bidrog till det dåliga ingreppet mellan hjulen. Jag bytte ut lagret för fjäderhuset och provade fjäderhuset i det nya lagret, monterade spärrhjulet som hade en ansats på undersidan. Jag beslöt att svarva av ansatsen för att sänka hjulet så att ingreppet skulle bli bättre. Tog bort en 10-del i svarven, det visade sig vara tillräckligt och ingreppet blev fint och bra.

Under bildgalleriet finns två korta filmer.

Klicka på bilderna för att se större!


Angelus Chronodate cal 217.

Publicerad den av
5

Några kanske tänker Angelus – tillverkade inte de väckarur? Jo det stämmer – de tillverkade vackra bords- och väckarur. Bordsuren hade ofta diverse komplikationer, t.ex kalender etc.
Men de tillverkade också armbandsur. Fick in ett av dessa för reparation. Klockan fungerade inte, vad var fel? Först och främst var fjädern av, relativt enkelt att avhjälpa. Knapparna för tidtagningen fungerade men någonting var inte som det skulle. Blockeringsarmen för kronografsekundhjulet låg hela tiden an mot sekundhjulet. Det visade sig att blockeringsarmen är lagrad ovanpå spärrhjulet. Ni som följer min blogg vet att bland de vanligaste felen/slitagen är att det blir slitet i lagret för fjäderhuskärnan i fjäderhusbryggan. Så också på detta ur – ett rejält slitage i fjäderhusbryggan. Så – när fjädern är spänd och klockan är uppdragen lutar fjäderhuskärnan och därmed blockeringsarmen så mycket att den aldrig kan släppa anliggningen mot sekundräknarhjulet. Men genom att justera slitaget i fjäderhusbryggan samt polera den slitna fjäderhuskärnan gick det fint att få blockeringen att fungera som den skulle igen.
När detta var ordnat skulle sekundräknarhjulet ses över. Hjulet har ca 200 mycket små och fina tänder. Tändernas form är speciella jämfört med ”vanliga” hjultänder, tänderna har en spetsig V-form. Det gör att tanden blir känslig för tryck och stötar. På denna reparation hade tänderna blivit skadade, det måste åtgärdas på något sätt. Jag har en fint polerad stickel med hög vinkel, den är väldigt spetsig. Med hjälp av denna stickel skar jag bort alla skador på tänderna, sedan tog jag en avbruten oljegivare som jag slipat en vass spets på och ”drar” igenom varje tand för att ta bort eventuella grader.
Balanstappen hade en skada, den skär jag bort med en safirfil i rullbänken sedan formar jag en ny fin tappända.

Efter rengöring och epilamisering sätts verket ihop. Nu skall kronografen ställas in. Det finns flera inställningar som måste göras. Jag ställer först in ingreppet mellan kronografens drivhjul och mellanhjul – förhållandet där skall vara 2/3 djup. Mellanhjulet skall ta i sekundräknarhjulet med 1/3 ingrepp. Sedan studerar jag fingret som sitter på sekundräknarhjulet, fingret för fram minuträknaren varje minut. Fingret skall växla minut exakt på 60 sekunderstrecket, jag låter då klockan gå en minut så att minuträknaren växlar. Då stannar jag kronografen. Hamnar sekundvisaren exakt på 60? Om inte får fingret – som sitter med friktion – flyttas tills växlingen sker exakt på 60.
Jag kollar blockeringen av sekund- och minuträknarhjul när klockan är nollställd. Trycker in nollställarknappen och känner på båda hjulen. Sekundräknarhjulet skall alltid vara fullständigt blockerat medan minuträknarhjulet kan vara något löst. Dock mindre än en minut, på min klocka var glappet två minuter. Jag fick då slipa av nollställararmen något så att bägge visarna nollas korrekt.
Det finns mycket mer att berätta om kronografer men det får vi ta en annan gång.

Klicka på bilderna för att se större!

Ett verktyg till 7750

Publicerad den av
Svara

Ett enkelt och bra verktyg som du snabbt tillverkar själv. Jag använder det när jag skall sätta tillbaka spärren (1428) för klinkhjulet (1488).
Denna spärr är ofta sliten och därför byter jag den.
Leta reda på en skruv där spärrfjädern passar i skåran och tillverka ett lämpligt skaft, borra och gänga ett hål och skruva i skruven – klart!

Omega 33.3 CHRO T6 PC

Publicerad den av
Svara

Fick in en gammal fin Omega Kronograf 2077-4 för kostnadsförslag. Verket hade små rostskador, samt det värsta – en avbruten fjädring. Returfjädern för kronografens av/på hade gått av. Sökte efter en ny hos mina reservdelsleverantörer utan lycka.

Då återstår att kanske ändra någon fjäder som var liknande eller tillverka en ny. Letade efter något passande bland mina delar men gick bet även där. Återstod att tillverka en ny. Har aldrig tillverkat en sådan här fjäder tidigare, hur svårt kan det vara? Hur lång tid behöver jag?

Gjorde ett överslag på att tre-fyra timmar skulle räcka. Utgick från det och gjorde klart mitt kostnadsförslag som kunden godkände. Bara att sätta igång!

Vad använder man för material för att tillverka en sådan här fjäder? Har härdbar rundstång som skulle fungera men det skulle ta extra tid att fräsa/fila ner till rätt tjocklek. Kom då på idén att använda ett bladmått. Bladen är härdade och fjädrande och kanske skulle det funka?

Testade hårdheten med mina hårdhetsfilar. Ett set om sex filar speciellt avsedda för att känna efter hur hårt ett stål är. Det verkade bra. Gick nätt och jämt att bearbeta med fil och såg. Sågade ut en passande bit ur 0,70 mm. Limmade på de bägge avbrutna delarna på ämnet med superlim. Sedan var det bara att följa formen och finsåga och fila ut den rätta formen. Borrade hålet för skruven och gjorde försänkningen. Drev ur de gamla styrstiften ur den gamla fjädern borrade nya hål i den nya fjädern och satte i de gamla styrstiften. Anpassade höjden och justerade in själva funktionsytan. Sedan långdragning med shellacksten och brytning av facetter. Gjorde inget extra med fjädern utan lät den vara i samma finish som de övriga fjädrarna och armarna.

Nu återstod bara att renovera resten av verket som visade sig vara i ganska gott skick. Ingen rost på vitala delar. Efter rengöring vanlig test och kontroll.

Här följer några bilder:

Zenith chronograph 19”’ – del 3

Publicerad den av
Svara

Sista delen – ihopsättning och slutkontroll.
Några smågrejer som behövde ytterligare justering samt fixa till visarna.

Video på den fina minutväxlingen:

Ska försöka förklara funktionen på kronografen – tidtagningen.
20150602-iPhone-0490
1. Tryckknappen i kronan har tre funktioner: start – stopp – nollställning. När du trycker in kronan tar en ”krok” tag i pelarhjulet 5. och flyttar fram hjulet ett steg.
2. Pelarhjulet 5.har två ”våningar” – i botten syns 15 stycken sågformade tänder (som kroken tar tag i och drar fram vid varje tryck på tryckknappen) andra våningen har fem tårtbitsformade tänder – eller kammar.
3. Armen 9. sköter om drivningen av kronografsekundhjulet 6.- kopplar i och ur ingreppet mellan 6- och 7.
Hjulet 8. sitter på urverkets sekundhjul. När en minut gått tar ett stift på sekundhjulet 6. tag i armen 2. och flyttar stjärnhjulet som i sin tur minuträknarhjulet 10. ett steg.
4. Armen 4. blockerar sekundhjulet 6. när kronografen är stoppad.
5. Nollställarmen 4. faller ner mot sekundhjulet 6. och minuträknarhjulet 10. Visarna nollställs.
