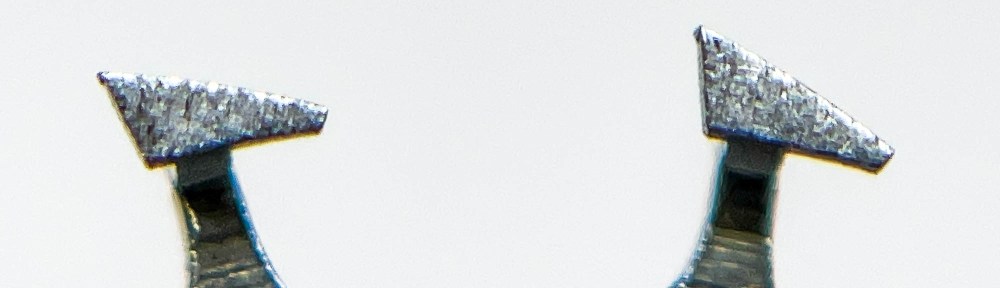

Illustration som fint visar cylinderns hävytor och dess vinklar.

Renovering av bordsur

Vid kontroll av balansen såg jag tydligt att en av cylindertapparna var väldigt sliten, cylinderns insida var också sliten. Eftersom som bordsuret har ett echappement blir balansens position statisk så endast ena halvan av tappen var sliten.

Balansen i svarven.

Här ser man hur den övre tappen var sliten.

Man kan ana ett mörkt streck både inuti och på utsidan av cylindern, även ett litet slitage på hävytan.

Ytterligare problem upptäcktes med gånghjulet och dess lagerhål som båda var spruckna.

Hur reparerar man detta på bästa sätt?
Som framgick i del 1 av detta inlägg går det ju att få bort den slitna tappen genom att ta bort tampongen. Det är en sak – att sedan passa in en ny tampong det är något annat. Den ska dels passa fint i cylindern, den ska ligga jämns med cylinderns kant när den är inpressad korrekt, sedan måste totala längden och tappens tjocklek anpassas.
Eftersom även gånghjulets tapp behövdes bytas beslöt jag att borra in tappar i båda när jag ändå hade alla grejer framme vid svarven.

Balansen centreras med hålskivan i svarven.

Tappen bortslipad, centrering och instick svarvas så att borret styr exakt i mitten.

Lite olja på hårdmetallborret.

Ett hål istället för tapp.

Svarvar till en passande tapp, pressar fast med lite Loctite. (Man ser tydligt slitaget på cylindern.)

Ny tapp på plats.

Tappändan polerad.

Tappen polerad och klar.

Gånghjulet tas om hand på samma sätt. Bortsvarvning och centrering av tapp.

Hålet borras.

Hålet borrat.

Ny tapp anpassad. Lägg märke till att jag svarvat en brottanvisning på vänstra sidan av den nya tappen. Om tappen skulle gå av oavsiktligt är det meningen att den ska gå av här. Därför gör jag alltid en brottanvisning först.

Ny tapp på plats, polerad och klar.

Gånghjulets tappar klara.

Byter ut de trasiga stenarna.

För balanstapparna gäller att hålet skall vara 1/6 större än tappens tjocklek. = 16%. 0,16+16%=0,18 mm.

Polering av cylindern och gånghjulständerna

Man ser på bilden ett mörkt spår på utsidan av cylindern.

Även insidan har spår av slitage. Svårt att få fina bilder men i mikroskopet syns det tydligt. Man ser även att hävytorna i cylindern är skadade.
För att polera dessa ytor använder jag klippta remsor av de diamantpapper jag beskrivit tidigare när jag jobbade med bearbetning av rubin. Det går ju även fint med smala remsor av slippapper. Remsorna fäster jag på en sticka. För insidan och hävytorna använder jag lite diamantpasta på en putspinne. På samma sätt gör jag även med funktionsytan på gånghjulständerna.
