Del 2.

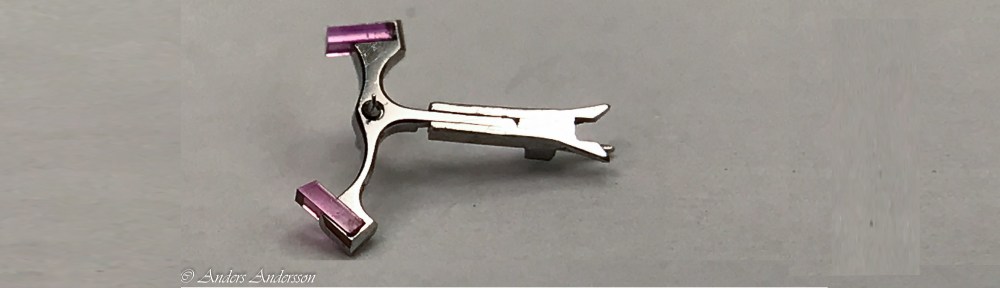

I del 1 beskrev jag lite om hur jag tillverkade en saknad del av haken i en fin Leroykronometer.
Jag valde att fälla in en bit i den befintliga haken, ett rimligt alternativ både med hänseende till kunden och med min kunskap och de maskiner jag har tillgång till.
Med hjälp av min CNC-fräsmaskin kunde jag fräsa ut formen någorlunda snabbt, sedan formade jag resten för hand.

I denna typ av fina ur är hakstenarna inslipade av en gångriktare. När jag satte tillbaka stenarna räckte det med att trycka in dem i botten och sedan fixera dem – gången är redan inställd. Detta i motsats till moderna ur där urmakaren måste flytta hakstenarna för att ställa in gången rätt. Nästa moment blir att justera in anslagen. Här fick jag fila av sidorna på min tillverkade del tills gången gick igenom – enkelt uttryckt tills gånghjul och hake tickade fram. Denna klocka har inga anslagsstift utan anslagen är en del av verkbottnen. När jag justerat anslaget så att gånghjulstanden faller in på vila 1, sedan kontrollerat så att det fanns även dragning till vila 2 – då var det dags att börja forma hornen på haken. Då filade jag hornets yta tills liverstenen kunde passera fritt med luft och säkerhet. När jag i detta skede drog upp verket för att ge kraft fram till gånghjulet och satte fart på balansen gav haken tillräcklig kraft för att balansen skulle röra på sig utan spiral. Nu justerade jag längden på säkerhetskniven. Då vrider man balansen så att liverstenen går fritt ifrån haken. Då ska kniven ta i den lilla rullen på liverrullen, det skall vara lagom luft mellan lilla rullen/kniven/anslaget. Du kan se bilder och hur jag ställer in gången i ett annat inlägg genom att klicka här.

När haken var klar och klockan gick var det dags att ägna sig åt resten av verket.
Det enda fel jag upptäckte var att en verkhållarskruv var utbytt och en ny tillverkas.

Efter rengöring, epilamisering och ihopsättning var det dags att kontrollera hur klockan gick. Försökte rucka klockan men när jag ruckat till maximal saktning gick klockan bra. Det ser ju konstigt ut att ruckarmen står helt snett ut från kloven (se näst sista bilden), men denna balans har ju två justerskruvar för ruckning så det ska gå fint att justera dem något. För att sakta ner balansen behövde jag skruva ut skruvarna något. Testade att vrida ett varv på först den ena skruven sedan den andra.
KATASTROF!
Skruvskallen gick av!
Hur är det möjligt?
Man vrider ju mycket försiktigt på dessa skruvar, men den gick bara av…
Kanske var den skadad på något sätt, amputerad på samma vis som haken, vet inte.
Nackhåren reser sig – vad göra?

Denna skruv är troligen tillverkad av guld, att göra en sådan med rätt vikt, gänga etc är svårt. Skulle det vara möjligt att på något sätt fästa skallen i den avbrutna biten? Testade att vrida den gängade biten av den avbrutna skruven men den gick inte att rubba. Kanske kunde jag förbinda de båda delarna med ett stift, men dimensionerna är ju så små!
Ett borr 0,15 mm visade sig göra jobbet. Borrade först ett hål i den gängade biten som satt kvar i balansen – det gick bra – hålet hamnade bra i mitten. Satte skruvskallen i svarven och borrade hålet. Fortsatte i svarven med att göra ett passande stift. Sedan var det ”bara” att trycka ihop alla delar med lite Loctite. Det lyckades!
Testade i balansvågen så att inte balansens tyngdpunkt förändrats, men den var bra.
Puh!

Ett roligt och intressant projekt där jag funderade många timmar på hur jag skulle lösa problemet på bästa sätt. Det hade varit spännande att få veta vad som hänt med det saknade ”besticket”…
