Stabilis 14689 – balans i bur, del 2

Publicerad den av
2

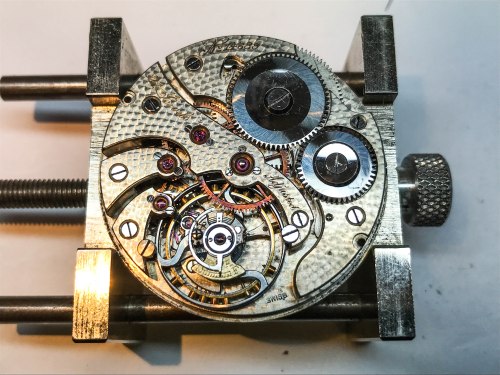

När jag öppnat båda boettlocken överraskades jag av ett vackert dekorerat urverk försett med en märklig konstruktion där en balansklove normalt brukar sitta.  Min första tanke var – en tourbillon – men jag upptäckte snart att den hjulliknande konstruktionen var fastskruvad i verkbottnen.  Jag tänkte förklara lite mer ingående några av de mer ovanliga finesser detta urverk har.

Balansbrygga

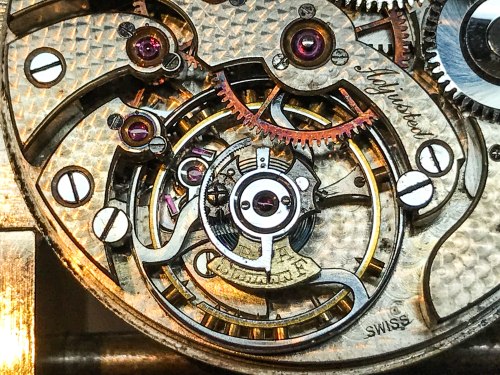

Jag börjar med buren eller den roterbara balansbryggan som Brun själv benämner den. Den hjulformade bryggan passar perfekt i en ursvarvning i verkbottnen, för att hålla fast bryggan är två skruvar placerade motstående. I ett D-format hål passar spiralens ytterfäste in. Om man lossar något på skruvarna kan bryggan roteras så att haltningen kan ställas in. Haltning mäts i millisekund (ms), en perfekt inställd haltning är 0 ms och man försöker få den i alla fall mindre än 1 ms. En modern testmaskin visar haltningen

direkt i ms, men även via det klassiska strecket på pappersremsan eller displayen kan man se haltningen. Testmaskinen visar två streck om klockan haltar, avståndet mellan strecken visar hur mycket klockan haltar. Är haltningen stor kan balansens amplitud eller svängning påverkas negativt, man vill alltid ha så liten haltning som möjligt. Testapparaten jämför den tid det tar mellan tick – en tänkt mittlinje – till tack och omvänt.

I Bruns patentansökan från 1904 skriver Brun att hans uppfinning ska göra det enkelt att justera positionen för ytterfästet – spiralstolpen. Andra fördelar var skydd för själva balansen, skydd för spiralen samt att man enkelt kunde inspektera spiral och gångparti. Han skriver även att konstruktionen i fig. 1 och 2 var den att föredra framför den som illustreras i fig. 3 och 4. Konstruktionen som Brun inte föredrog är i stora delar den som började användas mer allmänt på 50-talet och som nu är dominerande i dagens urverk.

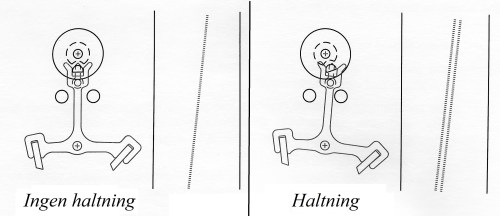

Nackdelarna med den roterbara balansbryggan tycker jag överväger fördelarna. Man är van att snabbt kunna justera balans- och gångparti när urverket är ihopsatt genom att bara ta bort balanskloven. Här måste man ta bort centrumhjul och -brygga, samt ta bort kloven för gånghjulet för att få lös balansen. Även själva ordningen när sätter ihop verket kändes konstig. När haltningen var korrekt inställd enligt min testapparat och bryggskruvarna drogs åt flyttades kloven så att balansen kom åter i haltning. Att ställa in haltningen med mindre än 1 ms fel var mycket svårt.
Det moderna företaget Leroy har använt Bruns balansbrygga i kaliber L200 från 2015.


Balans

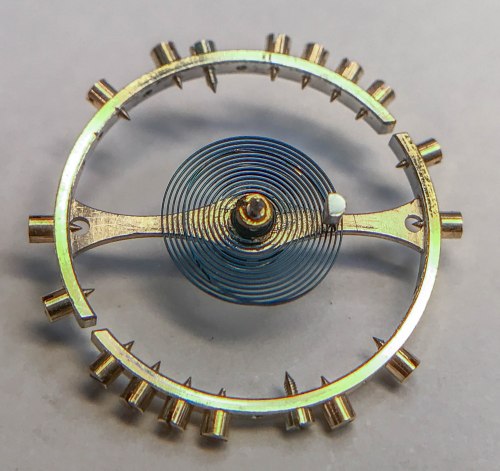

Detta urverk är utrustat med Guillaumebalans. Vid en första anblick ser den ut som en vanlig kompensationsbalans, man får titta efter extra noga. Balansen är

uppskuren en bit ut räknat från skänkeln – i detta fall en ”skruvbredd”. Men det som är det viktigaste, som man inte kan se med vanliga metoder är den speciella stållegeringen som ståldelen av balansen består av – den speciella Aniballegeringen som Guillaume uppfann. En kompensationsbalans kompenserar för temperatur-förändringar. Den är tillverkad av bimetall – stål och mässing. Stål och mässing har olika temperatur-koefficienter. I värme expanderar stål mindre än mässing, det gör att den fria änden av balansen rör sig inåt, balansens verksamma diameter minskar vilket gör att klockan fortar, detta kompenserar för den minskade elasticiteten i spiralen vid en värmeökning. En vanlig, rätt justerad kompensationsbalans kompenserar för värmeskillnader på ett mycket effektivt sätt. Men en Guillaumebalans gör det i det närmaste helt perfekt! Den kompenserar nämligen även för det så kallade sekundära felet. Att kunna kompensera för det sekundära felet är nyckeln till att få en kronometer att gå exakt. Vad är då det sekundära felet?
När man testar en kronometers gång gör man det i kyla, rums-temperatur och värme, det brukar vara vid +4C, +20C och +35C. En vanlig kompensationsbalans kompenserar inte linjärt, det blir en topp någonstans. Då måste man ha någon form av hjälpkompensation som tar bort den toppen = det sekundära felet. Innan Guillaume kom på aniballegeringen (anibal är en förkortning av Acier au NIckel pour BALanciers) gjordes många snillrika konstruktioner av balanser, där den svenske urmakaren Victor Kullberg särskilt utmärkte sig.

Guillaume fick 1920 års nobelpris i fysik för sin forskning om legeringar mellan nickel och stål. Han upptäckte bland annat den märkliga legeringen invar som fått stor betydelse inom urmakeriet för den speciella egenskapen att den har ytterst liten värmeutvidgning.
För att en balans ska få kallas Guillaumebalans krävs kombinationen av en bimetallbalans med mässing och den speciella stållegeringen anibal tillsammans med en stålspiral. Så en Guillaumebalans är ett system som består av både spiral och balans tillsammans.

Uppdrag och visarställning

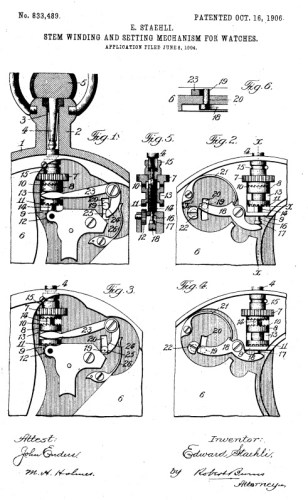

Edward Staehli beskriver systemet så här: genom en utåtgående rörelse av kronan påverka muffhjulet till en inåtgående rörelse som tillåter ingrepp med visarställhjulen. Genom en inåtgående rörelse av kronan till sin normala position tillåter ingrepp med uppdragshjulen.
Han skriver även: att i boettens pendant är en ställhylsa monterad som vanligt i denna typ av klockor.
På engelska brukar detta system kallas ”negative set eller American”. På svenska kanske negativ visarställning.

Delar i uppdraget

Del av mekanismen på tavelsidan

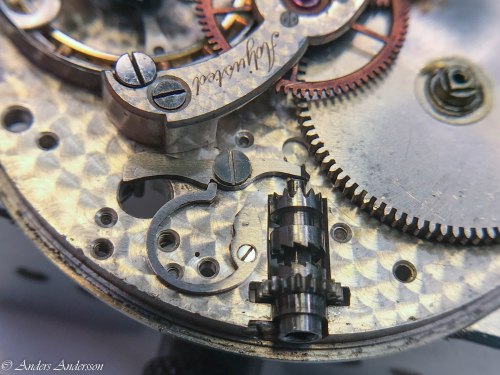

Del av mekanismen på verksidan

Källor:
The Theory of Horology, 1999.
Reymondin et al.
Lärobok i urmakeri, Sandström, 1983.
https://patents.google.com/patent/US824466A/en?oq=j+brun+824466
https://uhrforum.de/threads/only-watch-2015-leroy-chronometre-observatoire.223087/
https://patents.google.com/patent/US833489A/en?oq=staehli+833489

Stabilis 14689 – balans i bur, del 1

Publicerad den av
Svara

I två inlägg kommer jag att delvis publicera två artiklar som finns i TID-SKRIFT 2022. Det är en publikation som varje år sedan 2009 ges ut av De Gamla Urens Vänner i Sverige. Du hittar flera gamla nummer här. För att få TID-SKRIFT behöver du vara medlem i De Gamla Urens Vänner.
Jag kommer att i min del berätta lite mer om själva reparationen och fler detaljer om själva urverket än vad som fick plats i artikeln.
När jag öppnat båda boettlocken överraskades jag av ett vackert dekorerat urverk försett med en märklig konstruktion där en balansklove normalt brukar sitta.  Min första tanke var – en tourbillon – men jag upptäckte snart att den hjulliknande konstruktionen var fastskruvad i verkbottnen.  Jag tänkte förklara lite mer ingående några av de mer ovanliga finesser detta urverk har i del 2.

Men först ska Eric Leskinen berätta om detta intressanta ur.

Chatelain Leal (Stabilis) observatoriekronometer 14689 har Guillaumebalans,
Joseph Bruns roterande bur och Edward Staehlis uppdrags- och visarställmekanism med hylsa. Det erhöll ett Kew A-certifikat med 67,4 poäng av 100 möjliga år 1912. Reglör var troligen Léon Perrenoud.

Observatoriecertifiering av ur var dels en viktig kvalitetsgaranti, dels viktigt i marknadsföring.  Kew A-certifieringen på Kew-Teddington i Storbritannien var en av de högst ansedda, även bland schweiziska urtillverkare. Uren testades under 44 dagar uppdelat på 8 perioder på 5 dagar vardera och med mycket strikta maximalt tillåtna gränsvärden. Perioderna användes för att testa urverken i olika positioner och i olika temperaturer. De testade uren gavs poäng baserat på hur enhetlig gången var från dag till dag, samt mellan olika positioner och temperaturer. Inget ur uppnådde någonsin 100 poäng, vilket motsvarade en felfri gång, och ur på under 50 poäng uppnådde inte de tillåtna gränsvärdena. Värt att betona är att det alltså krävdes specialjusterade ur av hög kvalitet för att erhålla Kew A-certifiering.

Kew A-resultat av Chatelain & Leal (Stabilis) 14689

Kew A-testning varade i totalt 44 dagar över 8 perioder på 5 dagar vardera. 4 av perioderna (IV, V, VI och VII) föregicks av en vilodag. De testade uren erhöll poäng baserat på hur enhetlig gången var från dag till dag, samt mellan olika positioner och temperaturer.

Sammanfattning av Stabilis 14689s resultat i perioderna 1 till 8:
Mean daily rate (seconds):
Pendant up: -1,3
Pendant right: +1,9
Pendant left: +1,5
Dial up: -3,0
Dial down: +1,6

(a) Mean Variation of Rate (seconds): 0,76
(b) Mean Variation of Rate with change of Position (seconds): 1,85
(c) Mean Change for 1 degree Fahrenheit (seconds): 0,150
Extremes of daily Rate (seconds): 9,15

Beräkning av antalet poäng (marks):
Poäng erhållna för:
Variation: 24,8 (Maximalt 40)
Position: 32,6 (Maximalt 40)
Temperature: 10,0 (Maximalt 20)
Totalt: 67,4 (Maximalt 100)

50 poäng krävdes i praktiken för ett Kew A-certifikat. Ur med testvärden under 50 poäng uppnådde inte de tillåtna gränsvärdena.

Beräkning av poäng för Variation
40 – (a/2*40)
a = Mean Variation of Rate
40 – (0,76/2*40) = 24,8
Beräkning av poäng för Position
40 – (4*b)
b = Mean Variation of Rate with change of Position
40 – (4*1,85) = 32,6

Beräkning av poäng för Temperature
20 – ((c/0,3) x 20)
c = Mean Change for 1 degree Fahrenheit
20 – (0,150/0,3) x 20) = 10

Totala antalet poäng: 24,8 + 32,6 + 10 = 67,4

https://en.wikipedia.org/wiki/King%27s_Observatory#/media/File:The_King's_Observatory_in_winter.jpg:~:text=By%20AndyScott%20%2D%20Own%20work%2C%20CC%20BY%2DSA%204.0%2C%20https%3A//commons.wikimedia.org/w/index.php%3Fcurid%3D115554715

Kew eller The King’s Observatory

Joseph Brun och Stabilis
Joseph Brun var en schweizisk urmakare, reglör, uppfinnare och urverksdesigner från La Chaux-de-Fonds som tyvärr fallit i glömska. Med sina uppfinningar, exempelvis en lösning för att enkelt justera ett urverks haltning eller en tidig typ av stötsäkring för armbandsur, var han på många sätt före sin tid.

Efter mer eller mindre lyckade samarbeten med två andra urmakare under sent 1800-tal, först Antoine Inauen och senare Numa Perrenoud, så blev Joseph Brun år 1900 ensam chef för den urverksamhet och fabrik på adressen Rue de Puits 15 som han själv varit med och grundat. Joseph Brun var förmodligen en så kallad etablisseur, alltså någon som färdigställde och sålde klockor baserade på inköpta råverk och urkomponenter. Året därefter började Joseph att marknadsföra varumärket ”Observatus Stabilis” och erbjöd då precisionsur som justerats i alla lägen och temperaturer, med eller utan gångcertifikat, till förmånliga priser. Företagets ur såldes bland annat i USA, där han drev ett säljföretag, Staehli & Brun, tillsammans med en amerikan, Edward ”Ed” Staehli.
Joseph Brun kom under tidigt 1900-tal att patentera den uppfinning som också har kommit att förknippas med honom, nämligen Joseph Bruns roterande bur. Uppfinningen är en stålbur som balanshjulet och spiralfästet fästs i och som då agerar balansklove.

Buren, och alltså också spiralfästet, kan roteras för att på så vis korrigera haltningen. Utseendet på buren gör att den idag ofta misstas för en tourbillon. I någon mening kan kanske lösningen sägas vara föregångaren till moderna urverks rörliga spiralfästen. Den patenterade stålburen består också av en speciell ruckningsanordning / patentruckning.
Det schweiziska patentet för buren, CH27416, registrerades 1903-08-28 och det amerikanska patentet, US824466A, 1906-06-26. I resultat-listorna från kronometertävlingarna på observatoriet i Neuchâtel, där Stabilis-ur ibland deltog, användes bland annat benämningarna ”balancier Stabilis”, ”cage circulaire mobile” och ”cage circulaire pour Balancier” för att beskriva lösningen.

Joseph Bruns amerikanske affärs-partner Edward Staehli var också en uppfinnare i sin egen rätt och fick 1906 ett amerikanskt patent, US833489A, för en uppdrags- och visarställ-mekanism med hylsa.

Året därefter mönsterskyddade Joseph Brun också uppdrags- och visarställmekanismen i Schweiz, mönsterskydd nummer 14222. På engelska kallas lösningar där kronan och uppdragsaxeln är del av boetten, som i fallet med detta patent, för ”Negative setting”. Negative setting-urverk gav kunden möjlighet att själv välja urverk och boett efter eget tycke och smak hos urförsäljaren.

Joseph Brun må vara mest känd för sin roterande bur, men han designade också ett flertal urverk som han sedermera också mönsterskyddade. För företagets precisionsur och kronometrar med den roterande buren, såsom ur nummer 14689, användes främst modellerna i mönsterskydd 11839 från 1905. Om råverken som användes för urverken faktiskt också tillverkades av Joseph Bruns fabrik är svårt att svara på och det har tyvärr ej framgått av mina efterforskningar. Det var dock inte ovanligt för mindre företag att låta råverksspecialister tillverka råverk baserade på deras designer.

År 1908 grundades aktiebolaget ”Fabrique d’horlogerie Stabilis” i
La Chaux-de-Fonds, med syfte att förvärva och driva urfabriken som grundades av Joseph Brun i La Chaux-de-Fonds. Namnet på fabriken, Stabilis, var troligen inspirerat Joseph Bruns varumärke ”Observatus Stabilis”.

Aktiebolaget företräddes under bolagets första två år av styrelse-ledamöterna Paul-Zélim Perrenoud och Charles-Adolphe Perrenoud. Under fabrikens nya ledarskap fortsatte företagets fokus på tillverkning av precisionsur. Exempelvis deltog Stabilis-ur i kronometertävlingarna på observatoriet i Neuchâtel 1912, 1913 och 1920. Företaget Jules Bloch & frère, Fabrique Diamant i La Chaux-de-Fonds använde också Stabilis-urverk med den roterande buren i kronometertävlingarna på observatoriet i Neuchâtel mellan 1911–1913. Reglör för majoriteten av uren, både från Stabilis själva och från Fabrique Diamant, var Léon Perrenoud.

Tillsammans med flertalet släktingar och affärspartners öppnade Zélim och Charles Perrenoud också ett säljföretag, Chatelain Leal & Cie, med säte i London någon gång runt 1910 för att sälja Stabilis-ur utomlands. Namnet på säljbolaget kom från två av medgrundarna, Charles Gaston Chatelain från Storbritannien och Andre Leal från Frankrike. Bolagets huvudsakliga marknader var de engelskspråkiga länderna USA, Kanada och Storbritannien.

Vid det här laget var sannolikt Staehli & Brun nedlagt i USA och värt att nämna är att Stabilis-ur också såldes av Thomas Russel & Son i Storbritannien. Detta innebar att en intressant situation uppstod vid observatorietävlingarna i Kew-Teddington vissa år, där Stabilis-ur inlämnade av både Chatelain Leal & Cie och Thomas Russel & Son kom att tävla mot varandra.
Chatelain Leal & Cie använde ofta varumärket ”Dreadnought” på sina produkter och förpackningar. Varumärket innefattade utöver namnet också ett så kallat merlion, som bäst kan beskrivas som ett lejon med fiskkropp. För Stabilis-ur som såldes i Storbritannien tycks i huvudsak också boetter tillverkade där ha använts. Många av uren, exempelvis nummer 14689, hade boetter tillverkade av Dennison Watch Case Company Limited. Dennison kunde alltså leverera boetter med stöd för Staehlis uppdrags- och visarställmekanism.

År 1915 grundades aktie-bolaget, ”Record-Dreadnought Watch Co., S. A”, där Paul-Zélim och Charles Perrenoud var två av totalt sju ledamöter i styrelsen. Bolaget var verksamt inom tillverkning och handel av ur och hade sitt säte i La Chaux-de-Fonds och Tramelan-Dessus med säljkontor i London. Bildandet av aktiebolaget Record-Dreadnought Watch Co. innebar att bolagen Fabrique d’horlogerie Stabilis Société Anonyme (Z. Perrenoud & Cie, Fabrique Stabilis), Record Watch Co. och Chatelain Leal & Cie gick ihop. Det förklarar också varför det nya bolaget hade kontor både i La-Chaux-de-Fonds och i Tramelan-Dessus samt ett säljkontor i London.
Det nya bolaget, Record Dreadnought Watch Co., kanske bäst kunde beskrivas som ett holdingbolag där de individuella företagens respektive verksamheter i någon mening alltså fortsatte som tidigare. Värt att nämna är också att ägarskapet för varumärken och urverksdesigner som tidigare ägdes av företagen som gick samman istället togs över av det nybildade Record-Dreadnought Watch Co.
Någon gång efter detta tycks Joseph Brun ha öppnat en ny urfabrik, ”Fabrique d’ Horlogerie Jos. Brun” på adressen Rue de Crêt i La Chaux-de-Fonds. Fabriken samarbetade med företaget ”Manufacture Jurassienne de Machines S.A” och var troligen inriktad på tillverkning av armbandsurverk och komponenter för sådana. 1918 fick exempelvis Joseph ett mönsterskydd, 29853, för armbandsurverk. Någon gång 1920–1921 försattes Joseph Brun i personlig konkurs och de fastigheter han ägde på Rue du Crêt 5–7, exempelvis hans fabrik, erbjöds då till försäljning. Troligt var att Manufacture Jurassienne de Machines, senare namngivet Manufacture Jurassienne S. A, köpte Joseph Bruns tidigare fastigheter runt för att kunna fortsätta urverksamheten. Kanske fortsatte Joseph Brun sin karriär som anställd på detta företag.
Efter sin konkurs samarbetade Joseph Brun med amerikanen Edward Rush Duer från Mount Kisco utanför New York. Tillsammans patenterade de vad som troligen var den första stöt-säkringsanordningen för armbandsur.  Det amerikanska patentet för uppfinningen, US1418427A, beviljades 1922-06-06 och det schweiziska patentet, 99986, beviljades 1922-01-06. Patentet bar många likheter med dagens motsvarigheter.

Det amerikanska aktiebolaget Depollier Watch Company grundades år 1922 med syfte att tillverka och sälja ur baserade på urverk med den patenterade stötsäkringen. Kort efter bolagets grundande, och efter att patentet beviljats, erhöll följaktligen Depollier Watch Company ensamrätten till att tillverka urverk baserade på patentet. För sina ur använde Depollier först urverk tillverkade av Jurassia W. Co., det engelska namnet för Manufacture Jurassienne S. A, och som 1918 hade mönsterskyddats av Joseph Brun. Intressant är att Manufacture Jurassienne 1923 sökte ett nytt mönsterskydd för ett av urverken som Joseph Brun mönsterskyddat 1918. Om Manufacture Jurassienne köpte och tog över fastigheterna så innefattade affären troligen även rättigheterna till hans urverksdesigner och uppfinningar.

Mer om urverket i del 2.

Chronomètre Lavina – tapptapp till hälften

Publicerad den av
Svara

Eric brukar vara exalterad när han gjort ett nytt fynd, men denna gång var det något extra!
Han hade fått tag på något så ovanligt som ett observatorietestat armbandsur där det som står på tavlan faktiskt stämmer.

Först lite om det ganska okända märket Lavina.
Fabrique d’Horlogerie Lavina grundades 1852 av Paul W. Brack och var baserat i Villeret och La Chaux-de-Fonds. Omkring 1910 registrerades Paul W. Bracks företag och varumärket Lavina i hans namn. Företaget producerade 15 och 19 linjers urverk och fick patent på en visarställningsmekanism som användes i alla urverk. 1916 köptes företaget av Dubois-Peseux och urverken såldes till en början under namnet ”Fabrique d’Horlogerie Lavina, Dubois-Peseux et Cie, Successeur de Paul Brack” och blev sedan ”Fabrique Lavina, Dubois-Peseux et Cie”. Därefter tillverkades urverk från 10½ till 20 linjer. Lavina arbetade också för företaget Gruen och var förmodligen också medlem i Alpina Gruen Gilde SA. Eftersom en bild av Lavinas fabrik användes i annonsen Alpina Green Guild. Denna bild av byggnaden har många likheter med fabriken av Manufacture d’Horlogerie Lavina.

Ibland visades dock byggnader större än i verkligheten. Denna fabrik står fortfarande på Rue Le Pontins i Villeret och har aldrig byggts ut. Den 14 juli 1937 döptes företaget om till Lavina SA.

Under andra världskriget tillverkades militärklockor tillsammans med märket Minerva, som också är baserat i Villeret, eftersom kapaciteten ensam inte räckte till för Wehrmachts behov. För att göra det lättare att importera klockor från Schweiz efter kriget registrerades märket ”Lavina” i USA. Emile Bourquin (1893-1986) arbetade för Lavina från 1909 och var produktionschef och firmatecknare fram till 1958. 1961 var J.A. Fiedler direktör. Från 1973 var ”Lavina Watch Case” en del av Holding Favre Leuba i Zug. 1986 etablerades även varumärket Lavina av Jaeger-LeCoultre och Saphir SA. Fabriken stängdes och företaget Vilesa, optiska läsare, tog över den tidigare Lavina urfabriken 1983.

Idag är Lavina AG baserad på Holbeinstrasse 25 i Zürich. 2009 flyttades företagets huvudkontor från Zug till Zürich. Syftet med företaget är design, utveckling, tillverkning, licensiering och försäljning av mekaniska och elektroniska klockor och klockor, solglasögon, parfym och andra lyxartiklar av alla slag, samt tillhandahållande av relaterade konsult-, lednings- och samordningsuppgifter.

I ovanstående annons/artikel från 1951 kan man läsa (fritt översatt):
”Vi ser från den rapport som upprättades av direktören för kantonobservatoriet i Neuchatel för 1950 att Manufacture d’Horlogerie Lavina S. A. i Villeret erhöll 3 certifikat i kategorin kronometrar som ska bäras som armbandsur. Detta resultat bör nämnas, för de tre aktuella kronometrarna utfördes av Lavina med egna grova urverk för serieproduktion. I själva verket var dessa urverk av 13″ kaliber 105 som för närvarande tillverkas av Lavinafabriken. För observatorietävlingarna är de olika urdelarna naturligtvis anpassade till kraven på hög precision, men vi vill insistera på denna punkt verket/kalibern förblir densamma. Det finns också något annat som bör betonas, eftersom vi talar om urdelar. De tre Lavina-kronograferna är försedda med Nivarox antimagnetiska spiraler och Glucydur-balanser, och dessa är de enda balanserna i denna kategori (naturligtvis inklusive de som Nivarox deponerat för olika tester) som inte är försedda med stålspiral och Guillaume-balans. När priset på de senare är känt måste det medges att Lavina ligger i framkant när det gäller resultat, för den observationsprecision som erhölls gjordes med hjälp av urdelar för serietillverkning, inklusive Nivarox-spiralen och Glucydur-balansen. De ansträngningar som Lavina har gjort i denna riktning är värda traditionerna i vår schweiziska urindustri och vi kan bara hoppas att denna fabrik kommer att få allt större framgångar i sina ansträngningar att uppnå precision.”

Något om verket och de saker som behövde åtgärdas.
Vid en första anblick av hela klockan och verket är det svårt att förstå att denna klocka är väldigt unik. Det enda som avslöjar är trycket på tavlan ”Chronomètre” men det kan ju stå på många tavlor och behöver inte betyda något.
Man ser att det är fler stenhål än vad som skulle varit standard om detta varit ett enkelt urverk. Även motstensbrickan och ruckarmen syns att det är något speciellt med – utförande och polering är riktigt vackert. Ni som läser mina inlägg här på bloggen kanske känner igen en Guillaumebalans vid det här laget. Har ju haft nöjet att laga ganska många klockor med sådana balanser. Finessen med Guillaumebalans är att den har extremt bra temperaturkompenserande egenskaper. Gångresultatet påverkas väldigt lite av temperaturskillnader som annars är ett stort problem om du vill ha ett ur som går rätt.

Enligt texten i annonsen ovan var de klockor som testades 1950 utrustade med Glycudurbalanser med Nivaroxspiral. I denna klocka har balansen blivit utbytt till Guillaumebalans, varför och när?

Eric berättar följande om klockan:
Lavina nummer 63 var en av 6 Lavina-kronometrar att erhålla ett gångcertifikat för armbandsurverk i tävlingarna på observatoriet i Neuchatel mellan 1949 och 1952. Observatorietestningen var en del av marknadsföringen för Lavinas då nya 13-linjers urverk, kaliber 105. 1949 fick Lavina sitt första gångcertifikat med en kronometer med kaliber 105. Detta exemplar var utrustat med en Guillaume-balans och urverkets reglage utfördes av Lavinas kronometriavdelning. Året därefter, 1950, erhöll tre kronometrar utrustade med Glucydur-balans och Nivarox-spiral gångcertifikat. Reglage för dessa utfördes av Alfred Hofer fils från Saint-Imier i ett samarbete med företaget Nivarox, för vilka Alfred annars ofta arbetade som reglör. Som går att läsa på reklambladet om kalibern från 1950 var syftet att visa hur väl kaliber 105 presterade på observatoriet med samma typ av balanshjul och spiral som i Lavinas serieproducerade ur. 1951 fick Lavina och Alfred Hofer fils ytterligare ett gångcertifikat samt företagets enda observatoriepris. Efter 1951 upphörde samarbetet med Alfred och Nivarox och 1952 fick Lavina sitt sista gångcertifikat från observatoriet i Neuchatel. Denna gång var återigen Lavinas egna kronometriavdelning ansvariga för reglaget. Likt den kronometer som testades 1949, så användes nu en Guillaume-balans istället.
Lavina nummer 63 var en av de 3 tre kronometrarna med Glucydur-balans och Nivarox-spiral som testades och fick certifikat 1950. Med ett N-värde på 16,5 kom det på plats 41 av totalt 55 kronometrar som klarade den mycket krävande testningen för armbandsur på observatoriet 1950. I tävlingen ställdes Lavina-kronometrarna mot bland annat Omega 30mm, Zenith 135 och Peseux 260-kronometrar från ett flertal tillverkare, exempelvis Ulysse Nardin.
Efter samarbetet med Alfred Hofer fils omarbetades vissa kronometrar av Lavinas kronometriavdelning för omtestning på observatoriet, varav nummer 63 var en av dessa och som då också gavs en Guillaume-balans och stålspiral. Tyvärr nådde de omarbetade kronometerverken inga framgångar på observatoriet och de kom istället att boetteras i och säljas.

När jag tagit isär verket upptäckte jag två större problem. Det ena var en väldigt kort tapp på mellanhjulet det andra var en spräckt sten. En följd av den spräckta stenen var en skada på balanstappen.

Börjar med mellanhjulets tapp.
Man ser ibland hjul där urmakaren löst problemet med av en avbruten eller skadad tapp på samma sätt som var fallet med denna Lavina. Istället för att borra in en tapp har man svarvat en kort stump som ny tapp. Om jag råkar ut för att det inte finns ett nytt hjul att bara byta, brukar jag borra in en ny tapp. Med dagens fina borr i hårdmetall finns egentligen inget problem med att borra in en ny tapp.
Jag ville återställa hjulet så pass mycket att jag kunde pressa tillbaka stenhålet till sin ursprungliga position och göra en längre tapp så att hjulet återfick sin luft.
Det första man bör fundera på är hur sitter hjulet fast vid driven?
I detta fall var inte hjulet nitat utan fastpressat på axeln.
Hade hjulet varit nitat hade det varit lättare.
Principen är att svarva ned den befintliga axeln så att jag kan passa till ett ej genomborrat rör över axeln där jag kan svarva en ny tapp. I detta fall fick jag borra först med ett litet större borr eftersom jag inte kunde svarva ned den befintliga axeln alldeles intill hjulet, då hade hjulet lossat från axeln. Sedan ytterligare ett hål där jag anpassar axeln så att jag kan pressa fast röret med presspassning. Jag skulle också kunnat lämna den befintliga axeln orörd och pressat på ett grövre rör, men jag ville gärna tunna ner axeln så att den skulle likna den gamla axeln så mycket som möjligt. Nu kunde jag svarva ner röret till en tiondel över den gamla axelns mått. För att få fram avståndet mellan verkbottnen och bryggan använde jag ett gammalt fint verktyg. Det användes främst på cylinderurens tid, men det fungerar fint idag också. Om alla hjul ligger på samma nivå kan man ju också enkelt mäta ett annat hjul eller om hjulen ligger på olika nivå kanske man kan mäta nivåskillnaden med ett blad- eller skjutmått.

Det trasiga stenhålet var enkelt att byta. Den deformerade balanstappen var dessutom lite böjd. Jag skar bort den ”värsta” biten med en safirfil, sedan formade jag om tappänden – allt i rullbänken. Någon hade tryckt upp grader på undersidan av balanskloven, när jag tog bort dessa blev luften bra trots att axeln blivit något kortare.

Den sista åtgärden blev att justera tavlan som var ocentrerad, det var risk att tim- och sekundvisaren kunde ta i tavlan.

Leroy 4740 – vem tog besticken? Del 2.

Publicerad den av
Svara

Del 2.

I del 1 beskrev jag lite om hur jag tillverkade en saknad del av haken i en fin Leroykronometer.
Jag valde att fälla in en bit i den befintliga haken, ett rimligt alternativ både med hänseende till kunden och med min kunskap och de maskiner jag har tillgång till.
Med hjälp av min CNC-fräsmaskin kunde jag fräsa ut formen någorlunda snabbt, sedan formade jag resten för hand.

I denna typ av fina ur är hakstenarna inslipade av en gångriktare. När jag satte tillbaka stenarna räckte det med att trycka in dem i botten och sedan fixera dem – gången är redan inställd. Detta i motsats till moderna ur där urmakaren måste flytta hakstenarna för att ställa in gången rätt. Nästa moment blir att justera in anslagen. Här fick jag fila av sidorna på min tillverkade del tills gången gick igenom – enkelt uttryckt tills gånghjul och hake tickade fram. Denna klocka har inga anslagsstift utan anslagen är en del av verkbottnen. När jag justerat anslaget så att gånghjulstanden faller in på vila 1, sedan kontrollerat så att det fanns även dragning till vila 2 – då var det dags att börja forma hornen på haken. Då filade jag hornets yta tills liverstenen kunde passera fritt med luft och säkerhet. När jag i detta skede drog upp verket för att ge kraft fram till gånghjulet och satte fart på balansen gav haken tillräcklig kraft för att balansen skulle röra på sig utan spiral. Nu justerade jag längden på säkerhetskniven. Då vrider man balansen så att liverstenen går fritt ifrån haken. Då ska kniven ta i den lilla rullen på liverrullen, det skall vara lagom luft mellan lilla rullen/kniven/anslaget. Du kan se bilder och hur jag ställer in gången i ett annat inlägg genom att klicka här.

När haken var klar och klockan gick var det dags att ägna sig åt resten av verket.
Det enda fel jag upptäckte var att en verkhållarskruv var utbytt och en ny tillverkas.

Efter rengöring, epilamisering och ihopsättning var det dags att kontrollera hur klockan gick. Försökte rucka klockan men när jag ruckat till maximal saktning gick klockan bra. Det ser ju konstigt ut att ruckarmen står helt snett ut från kloven (se näst sista bilden), men denna balans har ju två justerskruvar för ruckning så det ska gå fint att justera dem något. För att sakta ner balansen behövde jag skruva ut skruvarna något. Testade att vrida ett varv på först den ena skruven sedan den andra.
KATASTROF!
Skruvskallen gick av!
Hur är det möjligt?
Man vrider ju mycket försiktigt på dessa skruvar, men den gick bara av…
Kanske var den skadad på något sätt, amputerad på samma vis som haken, vet inte.
Nackhåren reser sig – vad göra?

Denna skruv är troligen tillverkad av guld, att göra en sådan med rätt vikt, gänga etc är svårt. Skulle det vara möjligt att på något sätt fästa skallen i den avbrutna biten? Testade att vrida den gängade biten av den avbrutna skruven men den gick inte att rubba. Kanske kunde jag förbinda de båda delarna med ett stift, men dimensionerna är ju så små!
Ett borr 0,15 mm visade sig göra jobbet. Borrade först ett hål i den gängade biten som satt kvar i balansen – det gick bra – hålet hamnade bra i mitten. Satte skruvskallen i svarven och borrade hålet. Fortsatte i svarven med att göra ett passande stift. Sedan var det ”bara” att trycka ihop alla delar med lite Loctite. Det lyckades!
Testade i balansvågen så att inte balansens tyngdpunkt förändrats, men den var bra.
Puh!

Ett roligt och intressant projekt där jag funderade många timmar på hur jag skulle lösa problemet på bästa sätt. Det hade varit spännande att få veta vad som hänt med det saknade ”besticket”…

Klicka på småbilderna!

Leroy 4740 – vem tog besticken? Del 1.

Publicerad den av
Svara

Eric hade fått tag på en speciell klocka – en kronometer från Leroy. Men det fattades något i verket.

Man känner att det är kvalité – bara att ta i fickuret ger en speciell känsla. En kraftig silverboett med dolt charnier – det vill säga att du ser inte gångjärnet för bakboetten när locket är stängt. En vacker gul urtavla med handmålade siffror och text.

Verkets utformning kände jag igen från tidigare Leroyklockor jag lagat. Enkel dekoration med en vacker Leroygravyr på centrumbryggan – men alla delar extremt välgjorda och av allra högsta kvalité. Vipèrestämpeln visar att detta är en observatorietestad kronometer. Guillaumebalansen svängde fint men klockan gick inte…
Hmm…
Gångpartiet verkade intakt, så vad hade hänt?
Lyfte ur balansen och upptäckte att del av haken saknades!
Kniv och gaffel var borta…

Jag kunde se spår av lim? på stumpen som fanns kvar – låg den avbrutna delen någonstans i boetten eller verket? Tog försiktigt ur verket från boetten men jag kunde inte hitta den saknade delen.
Eric ville väldigt gärna få fart på den fina klockan, så jag fick fundera på en lösning.

Om jag haft den avbrutna delen hade det varit enklare. Då kunde jag kopierat den gamla. Hur gör man en ny hake? Kollade min litteratur, i Daniels – Watchmaking hittade jag en bra beskrivning.  Men för att göra en ny hake krävs en korrekt uppritad gång. Då måste jag mäta upp delarna i verket mycket noggrant för att få fram hakens form. Sedan återstår ändå mycket jobb, gaffelns och hakstenarnas spår skall skäras med slitsfräs, hål för kniv och hakbom skall borras, korrekt form på haken fräsas och formas. Rätt många moment som måste bli exakt utförda för att haken skall fungera.
Finns det något annat sätt?

Funderade på om man kunde lasersvetsa fast ett stålämne som jag sedan kunde bearbeta. Jag har ett par olika personer som jag vet äger sådan utrustning. Om jag skulle få fast ett ämne på haken, hur skulle jag anpassa och forma ämnet?
Vad kan jag göra med min egna utrustning och mina maskiner?
Ja det var många funderingar.
Nästa fundering, vad skulle det kosta?
Det var ju inte min klocka. Hur mycket pengar var min kund beredd att satsa?
Inga av de olika funderingarna var omöjliga att genomföra, men jag tänkte göra ett försök med mina egna resurser.

Häng med! Så här kan man också göra:


Ett första test i klockan. Det går att röra på haken – det finns hopp.


Provar så att gången funkar. Haken ger skjuts åt balansen.


Klockan går!





Horn- och knivlufter rätt inställda.

Ett relativt enkelt sätt att få till en fungerande hake och klocka. Dessutom visade det sig att det gick fint att limma.
I del 2 beskriver jag resten av klockan.

Spirograf – en apparat att räkna med

Publicerad den av
1

En gång i tiden var jag på kurs i Schweiz. En ledig dag begav jag mig till Bienne/Biel där jag visste att det det fanns en affär som sålde begagnade verktyg och reservdelar. Butiken finns fortfarande kvar – Horlogerie Herrli, Freiestrasse 24, Bienne.
Jag hittade en hel del smått och gott, bland annat en Spirograf. Var det var hade jag ingen aning om, men maskinen såg spännande ut – en ”bra ha sak” eller kanske måste ha sak. Jag hade mer eller mindre glömt bort den tills jag en dag öppnade en gammal låda där den låg. Jag blev nyfiken och försökte ta reda på lite mer om min apparat. Efter en hel del letande fann jag mycket mer information och några spännande sidospår – det mesta har med ur eller urmakeri att göra.

Det första man hittar när man söker på Spirograf är en geometrisk ritningsanordning som producerar matematiska rullningskurvor av sorten som är tekniskt känd som hypotrochoids och epitrochoids. Vi inom urmakeriet känner dem som tandformskurvor – hypocykloid och epicykloid. Den välkända leksaksversionen utvecklades av den brittiska ingenjören Denys Fisher och såldes först 1965.
Till slut hittade jag mer om just min apparat. Jag hittade en annons från Reno med deras Vibrograf och en artikel om Lepautes Vibrograf och Spirograf som ledde fram till denna artikel.

Jag börjar med ett första sidospår: Lepaute och Henry-Lepaute – en släkt av urmakare och ingenjörer.
Jean-André (1720-1789) och hans lillebror Jean-Baptiste (1727-1802) grundade en urmakardynasti. Lepaute var hovurmakare under den senare delen av 1700-talet. Lepaute tillverkade flera större ur, bland annat ett fasadur på École Militaire i Paris (vilket fortfarande fungerar).

Lepaute förfinade och utvecklade stiftgången som används i bland annat tornur. Han utvecklade urverk där alla hjulen sitter i det horisontella planet. Lepaute publicerade flera böcker bland annat tre upplagor av Traité d’Horlogerie och Description de plusieurs ouvrages d’horlogerie.

Nu hoppar jag vidare i Lepautefamiljen till Augustin Michel Adam Henry-Lepaute (–) han var förutom urmakare även specialist på fyrar!

Augustin Michel Adam Henry-Lepaute var urmakare och uppfinnare. Han grundade företaget som bar hans efternamn – Henry-Lepaute. Förutom urtillverkning var firman ledande inom tillverkning av fyrlinser. 1834 gifte sig Augustin Michel Adam Henry med sin kusin Anaïs Lepaute. Efter giftermålet tog han efternamnet Henry-Lepaute. Ibland försvinner bindestrecket, det kan vara förvirrande när man söker information.

Henry-Lepaute var hovurmakare hos de franska kungarna Louis-Philippe och
Napoleon III.

1825 startade Henry-Lepaute ett samarbete med Augustine Jean Fresnel (1788-1827).
Fresnel uppfann 1820 en genialisk fyrlins där han tagit bort onödigt material. Det gjorde att linsen blev tunnare och därmed lättare. Man kunde tillverka linsen i flera delar som sedan sattes samman till en lins. I centrum hade man en ”normal” lins – runtom satt ringformade prismaliknande linsringar. Denna linskonstruktion används än idag i fyrar, lanternor, trafikljus, dator- och tv-skärmar, platta förstoringsglas med mera.
Henry-Lepaute tillverkade loddrivna urverk för att rotera dessa fyrlinser.
1838 startades den första urfabriken för tillverkning av tornursverk och verk till fyrar. 1854 började även produktion av fyrlinser. Efter Augustins död 1885 drevs företaget vidare av sönerna Léon och Paul Henry-Lepaute. 1965 tillverkades den sista linsen vid Henry-Lepautes fabrik, då hade mer 1300 fyrar utrustats med Henry-Lepautes fyrljus.

Augustin Michel Adam Henry-Lepaute var elev hos Gustave Eiffel. Också de hade ett samarbete. Eiffel konstruerade flera av de fyrar som Henry-Lepaute tillverkade och byggde. Mer kända byggnader som Henry-Lepaute tillverkat och byggt är Eiffeltornet och Frihetsgudinnan.

Företaget finns fortfarande kvar!
Nu i mindre skala men de är fortfarande urmakare nu också med andra ben att stå på. Drivs av Michel Henry-Lepaute.

Idag när jag får en klocka för gångkontroll, tar det bara några sekunder så vet jag gångavvikelsen i klockans alla positioner, dessutom får jag reda på balansens amplitud, jag kan få en grafisk bild över ljuden i balans/hake/gånghjul.

Så har det naturligtvis inte alltid varit. Genom tiderna har det alltid varit komplicerat och framför allt mycket tidskrävande att reglera balans och spiral.
Tänkte skriva lite om hur man förr gick tillväga för att rucka en klocka och hur man räknade in spiralen.

Om man har en balans med spiral och håller fast spiralen med en tång på ett ställe där man tror att här ska den svänga rätt. Man sätter fart på balansen och räknar antal helsvängningar under en viss tid till exempel tio sekunder. På 10 sekunder skall en balans som har svängningstalet 18000, svänga 25 gånger. På detta sätt kan grovrucka en klocka eller snabbt grovt räkna in en spiral. Enkelt eller hur?
I praktiken inte helt lätt!
Ett annat sätt: du har ett fickur som du vet går rätt. Du placerar rättidsuret i ett rör på ett stadigt underlag nära ditt vänsteröra. Genom röret förstärks ljudet så att du hör klockans tick väl. Sedan håller du klockan som skall ruckas vid ditt högeröra och lyssnar på ticken. När klockornas tick överensstämmer med varandra startar du ett tidtagarur och väntar tills ticken åter överensstämmer. Om klockan som skall testas går nästan rätt får du nu vänta ganska lång tid. Genom en tabell får du reda på hur ticken överensstämmer. Till exempel om klockan går 42 sekunder fel per dygn tar det 6 minuter och 50 sekunder innan ticken överensstämmer. Då är det dags att rucka, lyssna, räkna och vänta. Har du tur tar det nu ännu längre tid innan ticken överensstämmer och då vet du åtminstone att du ruckat åt rätt håll!
Man kunde också jämföra mot ett rättidsur under en bestämd tid till exempel en timma, avvek testklockan till exempel 7 sekunder på en timma går klockan 2 minuter och 48 sekunder fel per dygn.
Att göra en dynamisk avvägning på den tiden måste ha varit oerhört tidskrävande!

En tidig maskin använde sig av principen med överensstämmande tick som startade ett stoppur. En annan maskin använde sig av ett stroboskop med en blinkande lampa bakom en roterande skiva med ett hål längst ut mot skivans kant. När klockan gick exakt rätt tändes lampan precis när hålet var precis mitt för lampan, om klockan gick fel såg man hålet förskjutet åt ena eller andra hållet. Nästa typ av maskin är den som har använts ända fram till våra dagar med utskrift på en pappersremsa. Den använder också samma princip med överensstämmelse.
Då är det en vals som roterar med exakt hastighet, på valsen sitter en förhöjning som vid varje varje varv dyker upp på samma ställe. Klockans tick förstärks och omvandlas i apparaten till en mekanisk rörelse, om klockan går rätt hamnar varje prick i en rät linje, går klockan fel kommer linjen att luta.
Om valsen ska rotera med rätt hastighet krävs det någon form av styrning, de tidigaste apparaterna hade en stämgaffel som tidsreferens, men redan på 40-talet började man använda quartz för att styra testappareten.
Det är nu Spirografen uppfinns. (Omkring 1950)

Spirografen är en apparat för räkna in spiralen, det vill säga att anpassa spiralens längd till ett bestämt svängningstal exempelvis 18000 svängningar per dygn.
Man kunde helt enkelt räkna hur många svängningar balansen gjorde som i det första exemplet här ovan. Men det blev betydligt enklare med den speciella inräkningsapparaten där man hänger balansen med spiral ovanför en referensbalans som man jämför mot. Man flyttar då spiralen i en tång tills balansen svänger lika med referensbalansen, sedan klipper man av spiralen till exempel exakt ett eller ett halvt varv efter den så kallade inräkningspunkten. I en lite modernare inräkningsapparat använder man två rullar istället för en tång. Då räcker det att vrida på rullen så matas automatiskt spiralen inåt. Processen går lite snabbare.
Att göra detta jobb är ju en ganska tidskrävande process, så på en fabrik med massproduktion kan man förstå att det behövdes en snabbare metod.
För att Spirografen skulle fungera behövdes dels en testapparat – i detta fall, Henry-Lepautes Vibrograf samt en drivanordning för Spirografen.

Med hjälp av Spirografen kunde en snabb spiralinräknerska nu räkna in 60 spiraler i timman!
En normalsnabb kvinna kunde räkna in 45-50 per timma. Detta var ett kvinnligt yrke.
På franska ”Regleuse”, på svenska reglös.

Arbetsgång.
Spirografen kan både ge och ta emot impulser. Den håller balansen i rörelse under inräkningen, när operatören trycker på en knapp registrerar vibrografen hur balansen svänger i sekunder per dygn. När balansen svänger rätt stiftas ytterfästet, ruckkurvan böjs, spiralen och stiftet klipps av i ett handgrepp!
Noggrannheten på inräkningen hamnar på max 10 sekunders avvikelse på alla spiraler.
Man kunde spara Vibrografremsan för att kontrollera noggrannheten hos arbetarna.

Schematisk bild över impulssystemet.

Sista sidospåret:

Som jag förstår det hela så fortsatte företaget Reno att tillverka Henry-Lepautes Vibrograf och Spirograf.

Den ”nya” Renofabriken från 1958.

Interiör från Renofabriken 1958.

Reno utvecklades sedermera till Portescap Reno SA.

Incabloc känner ju de flesta till, utvecklades av Portescap. Man tillverkade även precisionsmotorer. En sådan motor använder Patek Philippe i sin ”Pendulette”. En solcell laddar upp ett batteri som i sin tur driver Portescapmotorn som drar upp fjädern i klockan.
Vibrograf och Spirograf tillverkas numera i modernare versioner av Greiner-Vibrograf som tog över Portescap 1987.

Den moderna versionen av Spirograf.

Så lite bilder:

Först den klassiska inräkningsapparaten, nästan alltid från Edouard Luthy, Bienne.
Min apparat köpte jag av Berta Hönig, hon arbetade i sin ungdom som reglös i Tyskland. Men hennes intresse för urmakeri var stort, så hon utbildade sig till urmakare. Detta var mycket ovanligt på den tiden. Efter kriget kom hon till Sverige och arbetade som urmakare hos bland annat Magnussons Ur i Göteborg.


Båda balanserna svänger i takt.

Båda balanserna svänger i takt.

Systemet med rullar.

Äntligen kommer jag till skott!
Här kommer bilderna på min Spirograf anpassad för Certina eller KF kaliber 23-35.
Du som har läst texten förstår säkert vad bilderna föreställer:


Övre stenhålet för balansen samt det rörliga spiralfästet.

Med en ratt på sidan vrider man så att gaffeln hamnar i rätt position för att hålla balansen igång.

Spiralhyllans olika rörliga delar.

Nu gäller det att hitta Henry-Lapaute vibrografen samt ”extraburken” så kan jag börja räkna in spiraler ”en masse”.

Spirografen måste nog placeras i facket för mina mindre bra verktygsinvesteringar!
Men helt klart en milstolpe i urindustrins utveckling!

Det finns mycket mer att läsa, detta som jag har skrivit är bara lite skum på ytan. Genom dessa källor kan du som är mer intresserad söka dig vidare.

Källor:
Olika sidor på internet:
https://www.michelhenrylepaute.com/horlogerie-edifice/
https://www.aupresdenosracines.com/les-phares-des-horlogers-lepaute
https://www.ebay.com/itm/Rarissime-Chronocomparateur-vibrograf-1947-Lepaute-musee-collection-horlogerie-/283377592737
https://www.ecrater.com.au/p/28537950/vintage-1954-vibrograf-switzerland-1950s-swiss
https://www.hautehorlogerie.org/en/encyclopaedia/famous-watchmakers/s/augustin-michel-henry-lepaute/
https://en.wikipedia.org/wiki/Jean-Andr%C3%A9_Lepaute
https://peoplepill.com/people/henry-lepaute/https://fyr.org/wiki/index.php/Henry_Lepaute
https://fyr.org/wiki/index.php/Henry_Lepaute
https://mnm.webmuseo.com/ws/musee-national-marine/app/collection/expo/13
http://doc.rero.ch/record/323602/files/DAVOINE_1977-1.pdf
http://patrimoine.bourgognefranchecomte.fr/connaitre-le-patrimoine/les-ressources-documentaires/acces-aux-dossiers-dinventaire/etude/0ca0a931-fb1d-4121-94cb-4a03f0c686e1.html
https://peoplepill.com/people/henry-lepaute/
https://fr.wikipedia.org/wiki/Henry_Lepaute
https://www.urmakaren.se/wp-content/uploads/2015/09/UrNyheterna_1958_Nr4.pdf
https://www.google.se/url?sa=t&rct=j&q=&esrc=s&source=web&cd=&ved=2ahUKEwi38vS2yfDsAhXtk4sKHUSEAsg4ChAWMAN6BAgKEAI&url=https%3A%2F%2Fjournals.lib.unb.ca%2Findex.php%2Fihr%2Farticle%2Fdownload%2F26818%2F1882519577&usg=AOvVaw10tnXC2SfJSoQTMoPcvQmP
https://fr.wiktionary.org/wiki/r%C3%A9gleuse
Tryckta källor:
Watch Adjustment, H. Jendritzki
En ny tidskrönika från Göteborg, Magnussons Ur flera författare.



Breitling ref 175

Publicerad den av
2

En kund hade lämnat in en Breitlingkronograf för reparation. Verket var Venus 170, vilket jag skrivit om tidigare (klicka här). Spiralen på detta verk hade många småfel som jag tänkte gå igenom mer noggrant.

Bilderna nedan är inscannade utdrag ur katalog 46 från Breitling.

Lite om Breitlings historia.

Breitling startades 1884 i Saint-Imier, Schweiz av Léon Breitling för tillverkning av ur med komplikationer, kronografer och mätinstrument.
1892 flyttades tillverkningen till La Chaux-de-Fonds och tar namnet G. Léon Breitling S.A., Manufacture de Montres Montbrillant. Man har nu 60 anställda.
1905 fick man patent på ett stoppur med tachymeterskala. Gaston Breitling tog över efter sin far 1914. Tillverkningen fokuseras mer mot kronografer, fortfarande fickur.
Samma år 1914 får man patent på ett läderfodral som gör att du kan bära stoppuret på armen. Det verkar som om man redan nu sätter namn på en del av sina modeller.
Kronografen ”Vitesse” tillverkas nu, den är populär bland polisen som använder den för att klocka fortkörare (vitesse = fart). Den har en urtavla med 30 sekunders skala.
Breitling tillverkar också en kronograf för bruk i kyrkan med namnet ”Unedue” – undrar när vi får se den i Breitlings nuvarande sortiment, kanske inte riktigt passar in.
På 1920-talet börjar man använda namnet Breitling på urtavlorna. I en katalog från 1923 har man 33 olika stoppur och fickurskronografer, varav en med kompass och två modeller av armband.
1927 avlider Gaston Breitling och tillverkningen fortsätter utan en officiell ledare. 1932 tar Gastons son Willy över ledningen. Tillverkningen inriktas mer mot flyget.
Man överger namnet ”Manufacture” (tillverkning) 1935, vilket innebär att man inte längre tillverkar alla delarna till klockan själv.
Man köper in billigare urverk genom Ebauches S.A., Venus, Valjoux, ETA, Fontainemelon, Le Landeron, Fleurier och Baumgartner.
1937 tar man fram en speciell klocka åt Lockheed som nu utvecklat tryckkabinen. 1940 börjar man utvecklingen av Chronomat som kommer i butik 1942.
1952 presenteras Navitimer, där man kan räkna ut sin position, bränsleförbrukning, färdriktning med mera.
1969 kommer modellen Chronomat-Chronomatic, en kronograf med automatuppdrag. Urverket utvecklades genom ett samarbete med Hamilton-Buren, själva kronografdelen utvecklades av Dubois & Dépraz och Heuer-Leonidas.
Är du intresserad av Breitlings modernare historia är det bara skriva Breitling på Google.
Breitling har tillverkat klockor med namnen: Aerotel, Chronomat, Montbrillant, Navitimer, Unedue och Vitesse.

Intressant att skalringen på ref 175 är här satt på två över tolv, det betyder att man kan använda skalan som GMT-ring. Det krävs dock en urmakare för att flytta ringen som inte är vridbar på detta ur som är vattentätt till 2 bar.

(Lite ny information som tillkommit efter att jag skrev detta inlägg. Efter att jag lagat denna klocka, såldes den på nätet. Personen som köpte den visade sig vara den kände Breitlingsamlaren – WatchFred – som ropade in klockan. Det var tydligen den sista klockan som saknades för att han skulle få en komplett samling! Modellen är mycket ovanlig. Klockan har vridbar ring! Något som jag inte vågade testa, jag visste helt enkelt inte att den skulle vara vridbar. Inte så konstigt kanske, man kan omöjligt veta allt! Men nu vet jag! Det är väl det som är så kul med klockor, man lär sig alltid något nytt.)

Här framgår vilka olika tavlor som är möjliga att beställa.

Det verkar som klockans urtavla är en blandning mellan 2 och 5.

Det verkar som klockans urtavla är en blandning mellan 2 och 5.

Förklaring till tavlans skalor.

Reservdelslista över Breitling kaliber 103 – Venus 170.

Om själva reparationen.

Lite om spiralriktning.

Så här såg det ut innan jag började greja med spiralen.

Man ser tydligt att något inne vid centrum är fel. Man kan ana att hela spiralen hänger ner – som ett paraply.  De yttersta varven ligger konstigt.
Jag bedömer dessa fel som mindre som ska vara fullt möjliga att åtgärda.
När man riktar spiraler ska man gå metodiskt tillväga och fundera noga innan man böjer eller gör något med spiralen.



När man ska rikta inne vid rullen får man endast jobba inom den röda cirkeln, kurvan ”k”. INGET ANNAT STÄLLE. Utseendet på detta innerfäste är ovanligt bra, ofta ser man att det inre varvet ligger närmare spiralrullen.

Det händer saker 180° mot det ställe där du riktar planet. På en perfekt stiftad spiral har du en liten rak bit innan böjen kommer och själva spiralen börjar, i detta fall är den raka biten i stort sett obefintlig. Då brukar jag trycka med en korntång inom den röda cirkeln, då böjs spiralen alldeles inne vid stiftningen. Just precis så var felet på denna spiral.

Att rikta rundlöpningen på en sådan här spiral kan ibland vara väldigt svårt. Då händer det mest saker 90° mot där du riktar. Det kan vara bra att ha bilden nedan i tankarna när du ska börja att rikta inne vid fästet.

Det är sällan man ser en perfekt stiftad spiral. En mjuk böj in mot fästpunkten, avståndet mellan rullen och området där spiralen börjar efter stiftningens kurva (k) skall vara ungefär ett spiralavstånd.

.

Man riktar tills spiralen löper runt och är plan. Kontrollera de innersta varven.

Klockan klar.

Källor:
La montre de poche suisse à travers les vallées horlogères av Réal Bossé 2015.
Spiraler och balanser, Sandström 1963.
Watch adjustment, Jendritzki 1963.

Jaccard-det är aldrig försent att ge upp! Eller?

Publicerad den av
1

Efter allt arbete med att svarva axlar och fixa till en haksten så fungerade äntligen klockan. Jag provade verket löst några dagar och den såg ut att gå både fint och hyfsat rätt. Det var dags att byta det skadade stenhålet i balanskloven.

Med stenen på plats var det åter dags att prova så att allt var som det skulle. I med balansen igen och klockan startade, men den stannade nästan med en gång!
Nej, inte mer fel nu…
Nu hade liverstenen hamnat på fel sida om gaffeln. Vad var fel?
Knivluften.
När balansstenen var bytt fanns inte längre det stora spelet i balansen som förmodligen ”förlät” gångfelet.

Vad är knivluft? Om du inte vet kommer här en liten förklaring.
Vi tittar på den översta skissen först – fig. 1.
De viktigaste punkterna är nr 4 som är själva kniven, nr 2 är säkerhetsrullen och nr 7 som är anslagsstiften.
För att kontrollera knivluften – luft eller spel – vrider du balansen så att liverstenen nr 5 kommer ur hakgaffeln så som bilden visar. Du försöker att flytta haken i sidled, då ska du känna/se en luft mellan anslagsstiftet nr 7 och säkerhetsrullen nr 2.
I fig. 2 syns detta tydligt – det är bara det att i detta fall och i Jaccards fall är lite för mycket luft. Dessutom var det ju problem med att ställa in gången som jag nämnde i förra inlägget, vilan var fel. Vilan med sin dragning gör att haken dras emot anslagsstiftet om gången är rätt inställd. Om vilan är liten eller om gånghjulstanden kanske till och med faller på hävytan då trycker kniven emot säkerhetsrullen. Då kommer kniven att hamna i den lilla urfräsningen nr 3 vilket gör att liverstenen nr 5 hamnar på fel sida om gaffeln – det vill säga på hornets utsida. Balansen blir helt blockerad – stopp.
Jag försökte att lösa problemet genom att sträcka kniven – fig. 3.

En annan viktig luft när man jobbar med gången är – hornluften. Du kontrollerar den genom att låta balansen hamna i sitt neutralläge, sedan vrider du balansen åt något håll samtidigt som du för haken från sida till sida. Genom att vrida balansen provar du luften mot liverstenen, tills du provar knivluft. Dvs tills liverstenen inte längre rör vid hakens horn.

Nästa problem, när kniven blev sträckt till korrekt längd och knivluften också var bra då hände det som jag försökt att illustrera i fig. 4. Då låste sig kniven i försänkningen nr 3. Då fick jag korta ner kniven tills blockeringen släppte – klockan startade!
Det var fortfarande ganska stor knivluft men klockan verkade fungera. Jag provade den i olika lägen i flera dagar utan att klockan stannade – skönt, allt fungerade. Dags att lämna klockan.

När jag lämnade den hade den stannat…
Samma fel som förut, balansen hade hoppat över. Fasen också. Den hade ju fungerat bra hos mig men när den fick röra på sig lite stannade den.
Dags att ge upp?
Jag föreslog för Eric att jag sätter balansen rätt och han sedan får ha den gående i sin samling och att inte bära eller använda klockan. Nej. Jag vill använda klockan blev svaret. Jag åkte hem och bröt ihop. 🙂

Hur skulle jag lösa detta? Haken är förmodligen utbytt vid något tidigare tillfälle och är ett nummer för liten. Tillverka en ny hake? Hitta en passande i skroten? Sträcka själva haken?  Byta till en större liverrulle? Hur hittar man en sådan med rätt storleksförhållande? Tillverka en ny liverrulle? Ganska krångliga och besvärliga lösningar. Finns det något enklare sätt?
Berättade för Eric om mina funderingar, han hade ett identiskt verk utan boett! Han hade även en klocka med ett liknande verk, bara att flytta över haken från något av dessa verk! Enkelt! Märkte ni det? ordet ”bara” igen…

Nej det gick inte heller, ingen passade. Jag hade funderat på en enkel lösning som gick ut på att trä över en ring på säkerhetsrullen som därmed skulle få större diameter. I alla fall värt att pröva. Svarvade till några små rullar i olika mått och började testa.

Så här såg min idé ut. Det verkar som om den fungerar – har ni hört den förut?
Men denna gången gjorde den verkligen det!
Bar den på mig några dagar, testade den i olika lägen, hade den i fickan i en vecka utan stopp! Var det verkligen sant att den fungerade?
Glömde att ta några bilder hur det såg ut i klockan, men filmade i alla fall.
Det är en riktigt bra funktion att kunna filma i slow-motion, du kan lätt kolla snabba förlopp, till exempel hur spiralen arbetar eller gången fungerar.
Det är inte lätt att se, men man kan i alla fall ana hur min ring skymtar och knivens luft.

Har lite fler bilder på verket och delarna. Allt är inte elände. 🙂

Detalj från boetten.

Så här skriver Eric om klockan:

Lipmann freres nr 1724

1904-1905 var ett unikt tävlingsår för observatoriet i Besançon. Det hölls nämligen två kronometertävlingar det året. Utöver den årliga tävlingen, Concours annuel, som endast var öppen för tillverkare med verksamhet i Besançon, så hölls en nationell tävling, Concours national, där tillverkare från hela Frankrike kunde delta. För den nationella tävlingen togs ett speciellt regelverk fram och ekonomiskt stöd för tävlingen och dess priser samlades in från ett stort antal sponsorer. Totalt deltog 127 kronometrar från 28 franska tillverkare i den nationella tävlingen, varav 56 erhöll ett gångcertfikat och 55 av dessa också ett pris. Trots den nationella tävlingen hölls också den årliga tävlingen och det uttrycktes en oro att den årliga tävlingen inte skulle få tillräckligt många deltagare. Oron var dock obefogad då Besançons urtillverkare lämnade in 103 kronometrar för tävlingen. Vissa kronometrar tävlade dock i båda tävlingarna. Av dessa 103 erhöll 93 ett gångcertifikat och 55 fick ett tillräckligt bra resultat, Mention très satisfaisante, för att delta i tävlingsdelen och få pris.

Lip (Lipmann frères) var en av de mest framgångsrika deltagarna i kronometertävlingarna på observatoriet och en sponsor av observatoriets tävlingar. De deltog i båda tävlingarna 1904-1905 med sin urverksserie 17xx som justerats av Alfred Jaccard. Alfred Jaccard är en av de mest kända reglörerna genom tiderna och under sin tid som reglör för Omega slog han många precisionsrekord. Samtliga urverk i 17xx-serien var 19 linjer i diameter (43 mm) och utrustade med Breguet-spiral med dubbla kurvor i palladiumlegering. I den nationella tävlingen vann följande serienummer priser: 1741, 1750, 1733, 1778, 1777, 1731, 1780 och 1794. För sina tre bästa kronometrar vann Lip det fjärde av fem seriepriser för tillverkare. Reglören Alfred Jaccard vann det tredje av fyra seriepriser för reglörer för sina tre bästa kronometrar. Två av kronometrarna han vann seriepriset för hade han justerat åt Lip. I den årliga tävlingen vann följande Lip-kronometrar priser: 1733, 1741, 1731, 1757, 1728, 1750, 13786, 1761, 1743, 1776 och 1724. Vissa av Lips kronometrar tävlade alltså i båda tävlingarna. I den årliga tävlingen vann Lip det första av tre seriepriser för tillverkare.

Mitt exemplar, Lip 1724, var en av kronometrarna som tävlade i den årliga tävlingen. I tävlingen fick den totalt 102 poäng och var då en av 55 kronometrar med Mention très satisfaisante som fick delta i tävlingsdelen. Av dessa 55 kom den på plats 48. Med sitt poängresultat vann också kronometern ett pris, nämligen ett enkelt omnämnande, Mention simple, som var det lägsta av de fem prisnivåerna.

Kronometern är ett utmärkt exempel på den typ av ur som Alfred Jaccard arbetade med under sin tid i Besançon.

Jaccard, ett hopplöst projekt! Eller?

Publicerad den av
2

Eric ser till att jag inte blir arbetslös. Fick ett fickur igen för renovering. Verket känner jag igen sedan förut.
Så här såg det ut när jag fick klockan.

Eric har satt lite Rodico i löpverket.

Med verket ute ur boetten kunde jag konstatera att balansaxeln var av. Eric hade satt lite Rodico som stopp i löpverket, när jag tagit bort hindret såg jag att löpverket kunde röra sig – hakstenarna såg konstigt uppböjda ut och var inte i ingrepp med gånghjulet. Nåväl tänkte jag, hakstenarna har säkert lossnat på grund av dålig shellack.
Jag beslöt mig för att svarva en ny balansaxel och att ställa in gången senare när balansen fungerade. Noterade att stenen i balanskloven var skadad.

När balansen var klar blev nästa moment att kolla vad som hänt med haken och hakstenarna. Det första jag lade märke till var att stenarna hade olika färg och form, de var uppböjda i en konstig vinkel. När haken var fri såg jag att även en tapp var avbruten. För att se hur gången fungerar måste jag ha en fungerande hake, alltså var det bara att svarva en ny hakbom!
Men det var något annat fel med haken (väl synligt om man är uppmärksam) som jag fortfarande inte sett – kan du se det jag inte såg?
På äldre ur är ofta hakbommen gängad och fastskruvad i haken, så också i detta fall. Har aldrig tidigare tillverkat en hakbom med gänga, så det skulle bli en ny utmaning. Valde att svarva i blåstål som är ett bra material med god hårdhet och som ger fina poleringar. Skulle mitt gamla gängsnitt hålla får att gänga i blåstål?
Bara att prova, det gick fint. Resten gick också bra, svarvade klart, anpassade tapparna i rullbänken, gängade fast i haken.

Nu skulle gången provas. Det var då jag upptäckte det jag inte tidigare lagt märke till.
Hakstenarna hade samma vinklar! Alltså två utgångsstenar!
Det var nu det började kännas riktigt hopplöst, vad var detta för klocka jag hade åtagit mig att fixa! Tog en låååång fika.
Tittade i ett par skrotade verk från gamla projekt och hittade en hake med välvda stenar precis som det ska vara. Stenen passade i spåret, bara att prova gången igen.

Ny ingångssten på plats, med rätt vinkel. Men något för lång, gången går inte igenom.

Då kom nästa problem. Hakstenen var för lång! Gången gick inte igenom.
Hakstenen måste kortas in. På riktigt fina ur förr i tiden anpassades alltid hakstenen till hakens spår, den skulle bottna. (Se min artikel om Halda.)
Den ”nya” hakstenen var skadad på den inre icke verksamma delen, jag valde att slipa bort det mesta av det skadade området.
Hur slipar man en haksten?
Studerade lite i min litteratur men fann inte så mycket. Jag hade slipat en haksten en gång tidigare när jag var på Patek Philippe, den gången var det också en gammal fin välvd haksten som hade slitage på den verksamma ytan. Fick göra det jag trodde var rätt och så som jag kom ihåg det. Ett stort problem när man slipar hårda material som glas och rubin är att det det går ur flisor på ”släppkanten”. För att förhindra detta slipar man först en facett på släppkanten innan du slipar den plana ytan.
Man brukar använda en kopparskiva som man applicerar diamantpasta på, med en stålrulle pressar man in diamantkornen i den mjuka kopparen. Sedan slipar man först med grov diamantpasta, sedan svarvar man ren kopparytan och tar en finare pasta och så vidare. Jag provade den finaste av mina diamantskivor som jag slipar sticklar på, och det fungerade fint. Med tanke på att det var bakänden på stenen som skulle slipas bort var ytnoggrannheten inte viktig. Men jag ville ju inte att kanten skulle flisa sig. Höll en trasa med fotogen mot skivan samtidigt som jag slipade. Det gick väldigt bra, inga flisor och ytan blev fin. Den duger dock inte som verksam yta, då hade jag fått använda diamantpasta på kopparskiva som jag beskrev ovan.

När jag satte in haken i klockan såg jag det inte var möjligt att ställa in gången, hur jag än gjorde var det omöjligt att få det helt rätt. Gången hade nästan ingen vila, dessutom var det inte lika på båda sidor. Provade ändå med balansen – klockan gick, dessutom med riktigt fin svängning. Provade den på bänken några dagar innan jag tänkte ge mig på att göra resten, bara att byta balansstenen som var sprucken och sedan rengöring. Eller? (Jag brukar säga till kunder att ordet ”bara” inte finns, nu fick jag smaka på min egen medicin…)
Mer om detta i del 2.

Movadofickur med lagerproblem

Publicerad den av
2

Lars hade bett mig se över ett Movadofickur. Vid en första snabbtitt verkade det ganska bra, förutom kronan som var sliten.
Efter lite närmare inspektion på verkstaden upptäckte jag att en lagersten var sprucken och spiralen såg konstig ut. Inga större problem så det var bara att sätta igång.

Letade först reda på en ny passande krona. Därefter tittade jag närmare på spiral och balans. Spiralen hade varvfel, breguetkurvan var inte plan samt formen var fel. Riktade först varvfelen – dvs avstånden mellan spiralvarven som inte var lika. Sedan gjorde jag kurvan plan, sist riktades kurvformen. Även ruckstiften justerades och riktades. Balanstapparna var lite slitna, de fick poleras i rullbänken.
Gaffeln på gånghaken hade märken av slitage, den fick poleras. Först fick jag dock ordna till min polerfil som är välanvänd och hade blivit sliten.
Sedan var det löpverkets tur, alla hjulen kontrollerades och tapparna inspekterades – centrumhjulet var rejält slitet. Det gick fint att polera bort alla märken men nu glappade hjulet lite väl mycket i hålet. Beslöt mig därför att sätta in en sten istället för det slitna mässingshålet.
En av stenarna i löpverket var sprucken. Tryckte sönder den med ett verktyg – öppnade fattningen – med det speciella verktyget – och satte in en ny sten av syntetisk rubin. Innan det fanns syntetiska lagerstenar använde man äkta rubin. Dessa stenar var mycket sköra och gick inte att pressa in, utan de sattes fast i en fattning. Med hjälp av svarv eller ett speciellt skärande verktyg gjordes fattningen. Man vek sedan över en kant – med hjälp av ett speciellt verktyg – över stenen. Jag brukar – om det finns möjlighet – att fatta in även den moderna stenen. Det ser snyggare ut och man förstör inte fattningen. Då mäter jag först öppningen och ser om det går att använda en standardiserad sten. Sedan pressar jag ner stenen med steninpressaren om det behövs annars viker jag bara över kanten med mitt verktyg.
En sten till balansen var lös, så den fattade jag om när jag ändå var i farten. Kronhjulet skars rent från grader så att det inte skulle skära in i verkbotten.
Allt klart för rengöring!

Verket sattes ihop och oljades – men verket gick väldigt dåligt…
Vad var fel?
Balansen svängde fint men helt plötsligt stannade den, jag kunde se att balansen stannade mot hakens horn. Felet låg någonstans i gångpartiet. Hur kontrollerar man gången?
Först tar jag bort balansen. Sedan kontrollerar jag gången. Tittar på hur gånghjulstanden faller mot vilytan på hakstenen – vila 1 – den skall vara ungefär en grad. Detta skall vara lika på båda stenarna. Sedan skall haken ha en liten fri väg innan den vilar mot anslagsstiftet – vila 2. Detta skall också vara lika på bägge sidor. Om det ser riktigt ut är gången OK.
Sedan sätts balansen tillbaka och hornluften kontrolleras. Man vrider då balansen så att liverstenen står mitt för hornet – då skall haken gå att röra litegrann. Också detta skall kontrolleras och vara lika på bägge sidor.
Sist kontrollerar jag knivluften. Då vrider jag balansen så att luften mellan den lilla rullen- säkerhetsrullen – på liverrullen och hakens säkerhetskniv kan kontrolleras. Den skall vara liten och samma på båda sidor. Här var felet! Alldeles för stor luft! Då är kniven för kort.
I detta fall bestod kniven av ett inpressat mässingsstift i haken. (Som det brukar.) Jag kunde med hjälp av en stans trycka kniven utåt mot hakgaffeln så att jag fick korrekt knivluft. Ibland går det att platta/sträcka kniven något, ibland får den bytas, ibland får hela haken bytas. Ett ovanligt fel som man undrar hur det uppstått? Hur har klockan gått innan? Detta justeras på fabriken, normalt behöver man som urmakare inte justera detta.

Nu gick klockan! Men hur? Bra men fel!
Plus 256 sekunder – över 4 minuter per dygn – lite väl mycket!
Fick ta fram mina reglagebrickor och tynga ner balansen något.
Några brickor senare gick klockan som den skulle – håller tiden fortfarande!

Som alltid när man lagar gamla klockor – överraskningar väntar!
