Ekegren / Koehn utan kronhjul – del 1

Eric hade med sig två klockor, båda såg risiga och smutsiga ut. Det ena verket var komplett, det andra saknade kronhjul. Skulle det vara möjligt att kronhjulet från det kompletta verket kunde passa i Ekegrenverket?

Ekegrenverket utan kronhjul och trasigt spärrhjul.

Ekegrenverket utan kronhjul och trasigt spärrhjul vid en första anblick.

Det var ganska lätt att lossa bryggan för kronhjulet och flytta över hjulet, det visade sig vid en snabbtitt att det nog skulle gå att använda med lite modifikationer.
Detta räckte för att jag kunde göra ett försök att reparera detta fina verk. Trots det risiga skicket kunde jag se att under all smuts och oxid fanns ett verk av yppersta kvalité.
Här följer en beskrivning av hur jag gick tillväga för att anpassa kron- och spärrhjul till Ekegrenverket.
I del två visar jag lite mer av verket och Eric berättar mer om Ekegren och Koehn.

När jag fått ordning på kronhjulet och spärrhjulet var det dags att ägna sig åt resten av verket. Uppdragsaxeln saknades också, så en ny skulle tillverkas. Och som vanligt dyker det upp problem som jag inte räknat med.

Leroy 4740 – vem tog besticken? Del 2.

Del 2.

I del 1 beskrev jag lite om hur jag tillverkade en saknad del av haken i en fin Leroykronometer.
Jag valde att fälla in en bit i den befintliga haken, ett rimligt alternativ både med hänseende till kunden och med min kunskap och de maskiner jag har tillgång till.
Med hjälp av min CNC-fräsmaskin kunde jag fräsa ut formen någorlunda snabbt, sedan formade jag resten för hand.

I denna typ av fina ur är hakstenarna inslipade av en gångriktare. När jag satte tillbaka stenarna räckte det med att trycka in dem i botten och sedan fixera dem – gången är redan inställd. Detta i motsats till moderna ur där urmakaren måste flytta hakstenarna för att ställa in gången rätt. Nästa moment blir att justera in anslagen. Här fick jag fila av sidorna på min tillverkade del tills gången gick igenom – enkelt uttryckt tills gånghjul och hake tickade fram. Denna klocka har inga anslagsstift utan anslagen är en del av verkbottnen. När jag justerat anslaget så att gånghjulstanden faller in på vila 1, sedan kontrollerat så att det fanns även dragning till vila 2 – då var det dags att börja forma hornen på haken. Då filade jag hornets yta tills liverstenen kunde passera fritt med luft och säkerhet. När jag i detta skede drog upp verket för att ge kraft fram till gånghjulet och satte fart på balansen gav haken tillräcklig kraft för att balansen skulle röra på sig utan spiral. Nu justerade jag längden på säkerhetskniven. Då vrider man balansen så att liverstenen går fritt ifrån haken. Då ska kniven ta i den lilla rullen på liverrullen, det skall vara lagom luft mellan lilla rullen/kniven/anslaget. Du kan se bilder och hur jag ställer in gången i ett annat inlägg genom att klicka här.

När haken var klar och klockan gick var det dags att ägna sig åt resten av verket.
Det enda fel jag upptäckte var att en verkhållarskruv var utbytt och en ny tillverkas.

Efter rengöring, epilamisering och ihopsättning var det dags att kontrollera hur klockan gick. Försökte rucka klockan men när jag ruckat till maximal saktning gick klockan bra. Det ser ju konstigt ut att ruckarmen står helt snett ut från kloven (se näst sista bilden), men denna balans har ju två justerskruvar för ruckning så det ska gå fint att justera dem något. För att sakta ner balansen behövde jag skruva ut skruvarna något. Testade att vrida ett varv på först den ena skruven sedan den andra.
KATASTROF!
Skruvskallen gick av!
Hur är det möjligt?
Man vrider ju mycket försiktigt på dessa skruvar, men den gick bara av…
Kanske var den skadad på något sätt, amputerad på samma vis som haken, vet inte.
Nackhåren reser sig – vad göra?

Denna skruv är troligen tillverkad av guld, att göra en sådan med rätt vikt, gänga etc är svårt. Skulle det vara möjligt att på något sätt fästa skallen i den avbrutna biten? Testade att vrida den gängade biten av den avbrutna skruven men den gick inte att rubba. Kanske kunde jag förbinda de båda delarna med ett stift, men dimensionerna är ju så små!
Ett borr 0,15 mm visade sig göra jobbet. Borrade först ett hål i den gängade biten som satt kvar i balansen – det gick bra – hålet hamnade bra i mitten. Satte skruvskallen i svarven och borrade hålet. Fortsatte i svarven med att göra ett passande stift. Sedan var det ”bara” att trycka ihop alla delar med lite Loctite. Det lyckades!
Testade i balansvågen så att inte balansens tyngdpunkt förändrats, men den var bra.
Puh!

Ett roligt och intressant projekt där jag funderade många timmar på hur jag skulle lösa problemet på bästa sätt. Det hade varit spännande att få veta vad som hänt med det saknade ”besticket”…

Klicka på småbilderna!

L. Leroy no 6511 – jakten på de försvunna stenarna

Eric sa: – Jag har en klocka som behöver ny balansaxel. Kan du hjälpa mig?
Jag sa: – Ja det kan jag säkert.
Eric sa: – Det är något konstigt med den. Det står 22 stenar graverat på verket men hur jag än räknar får jag det till 19 stenar, det fattas tre stenar. Var är dom?

När jag fick klockan i min hand kunde jag också strax konstatera att det stämmer nog att det är 19 stenar i verket. Vad jag kunde se och tänka mig var det: fem vid balansen, fyra vid haken, fyra vid gånghjulet, två var på resten av hjulen = 6 stycken. 5+4+4+6=19.
Det var också ingraverat ”five (5) adjustments” – fem justeringar. Fem justeringar, på en observatoriekronometer – det stämmer ju inte. Den är ju justerad i så många positioner det krävs för att kunna bli godkänd som observatoriekronometer, dessutom i kyla, rumstemperatur och värme. Den testas ju i sex positioner. Det är något som är konstigt här!

Jag kunde också konstatera att verket var oerhört välgjort, hade Guillaumebalans (klicka här om du läsa mer om denna typ av balans), jag kunde inte se några märken (som så ofta) efter klantiga urmakare, allt verkade vara i toppklass och toppenskick.
Det skulle bli ett nöje att få svarva en balansaxel och få igång detta fina urverk!
Stenarna får bli ett senare problem.
Här följer de olika stegen i renoveringen.
Jag börjar med att ta ur verket ur boetten och undersöka om det fanns fler fel eller defekter än den avbrutna balansaxeln.
Nej, allt såg fint ut (de extra stenarna hittade jag inte dolda under tavlan) det var dags att förbereda balansen, ta bort den avbrutna axeln och svarva en ny.

Lösgjorde balansen från kloven. Lyfte av spiralen med mina hävarmar av mässing. Ibland på så här fina klockor är det två separata liverrullar – så var det på denna.
Den lilla – eller säkerhetsrullen – kunde jag ta bort på samma sätt som jag brukar.
När jag skulle ta bort den stora rullen insåg jag snabbt att det skulle bli problem.
Varför?
Alla vanliga liverrullsavtagare är gjorda för balanser med plan undersida, men de flesta (som jag sett) Guillaumebalanser är inte plana under. Själva balansringen sitter i mitten av skänkeln. Hur får jag bort rullen? Jo, det var bara att tillverka ett verktyg!
Jag tycker själv att jag har det mesta i verktygsväg – men en sådan här liverrullsavtagare det hade jag inte!
Hur många gånger ska detta hända?
Det saknas alltid ett verktyg!
Tror inte att detta är det sista verktyget jag behöver tillverka!
Det var nu jag började inse att detta inte skulle gå…
När rullen var borta började jag betrakta axeln: kan jag överhuvud taget tillverka en axel så här fint???
Att svarva en axel är en sak men att göra den så här perfekt…
Nej det skulle antagligen behövas flera försök och frågan för mig var om jag skulle kunna göra en taskig kopia.
Kanske, kanske kunde jag borra in en tapp?
Har gjort det förut, ja det var bara att försöka och göra så gott man kan.

Mäter först den hela tappen – 0,07 mm. Det är en riktigt tunn tapp!
Men så brukar det vara i dessa kronometrar. Det raka partiet på tappen brukar vara kortare än på ett vanligt fickur. Eftersom lufterna i balansen skall vara extremt små, behöver det raka partiet på tappen endast vara så långt som balanshålet är djupt plus en liten marginal för luft.
Mitt tunnaste borr är 0,15 mm, så jag valde att använda det.
Nu sätter jag balansen i svarven, jag kontrollerar så att balansen snurrar runt och inte kastar. Om man får problem med att det kastar när man sätter upp i svarven kan man använda lyktan i tappinborrningsverktyget för att styra axeln. Då går det lätt att centrera. Nu tar fram mina nyslipade sticklar, jag har en stickel med särskilt vasst slipad vinkel som jag gillar att använda för just centrering. Jag filar tappändan plan med en safirfil, är det större tappar och axlar man jobbar med brukar det gå fint att svarva ett plan.
Nu gäller det att svarva en försänkning som gör att borret styr rätt, det kan man bara göra med en supervass spets på sin stickel. Man får kontrollera spetsen med en stark lupp eller i mikroskopet. När du har gjort försänkningen måste du kontrollera så att du verkligen svarvat hela vägen in i botten, det får inte sticka upp något längst inne i botten på centreringen.
Jag har ett tillbehör till svarven som är gjort för tappinborrning. Det består av en lykta med hål av olika storlekar, en centrerspets och en borrhållare. Jag kontrollerar så att borret sitter perfekt centrerat i borrhållaren med hjälp av en indikatorklocka med
1/1000-dels mm noggrannhet. Sedan trycker jag borret försiktigt mot centreringsförsänkningen på axeln och kollar en extra gång att borret centrerar fint mot axeln. Tar lite olja på borret och kör!
Med hårdmetallborret brukar det skära galant i även den hårdaste axel, så även i detta fall. Inga problem. Brukar borra in ungefär dubbla tapplängden.
Sedan tar jag fram ett lämpligt blåstål och svarvar en tapp. Jag brukar göra tappen sådan att den går in hela vägen till botten av hålet och helt rak. Det är väldigt lätt att en så här hård balansaxel spricker om jag skulle valt att göra tappen något konisk (som man brukar göra på grövre dimensioner), jag brukar polera den sista tusendelen för att den ska gå in fint. När jag är nöjd med tappen svarvar jag en anvisning så att jag kan bryta av tappen när den sitter fast i balansaxeln. Tar på Loctite för cylindriska låsningar – viktigt att välja rätt produkt – och fäster tappen i balansaxeln. Sedan bryter jag av tappen vid min anvisning.
Skönt – en ny tapp på plats!
Då ska tappens diameter och längd anpassas. Detta gör jag i rullbänken.
Börjar med tjockleken, väljer 0,12 mm i rullbänken, polerar ner, kontrollmäter, kontrollerar formen på tappen, minskar till 0,10 mm i rullbänken, kontrollerar osv.
När jag närmar 0,07 mm provar jag flera gånger tills tappen går in i hålet.
Har tagit bort motstenen i balanskloven, provar med balansen. Nu kontrollerar jag hur mycket av tappen som sticker ut. Använder hålskivan i rullbänken och kortar av tappen med hjälp av en safirfil. När det börjar närma sig, provar jag med en nyslipad skruvmejsel hur mycket av tappen som sticker ut. Det allra sista håller jag mejseln över tappen och lyfter balansen för att se om jag har luft. När jag ser att det finns luft slutar jag, kronometrar skall ha luft men inte mer. Ett vanligt fickur skall ha mer luft.
Skruvar fast motstenen och provar så att balansen fungerar. Sedan monterar jag liverrulle och spiral – klockan fungerar igen!

Dags att plocka isär verket och göra rent. Efter rengöring: epilamisering, ihopsättning och oljning. Inga fler överraskningar, hittade heller inte de saknade stenarna eller någon rimlig förklaring på mysteriet. Kanske var det en förvirrad gravör som inte kunde räkna som gjorde denna, eller förväxling med en annan klocka?
Skulle denna klocka ha tillverkats idag skulle den med säkerhet kostat ett sexsiffrigt belopp, Eric köpte denna superklocka för några tusenlappar!

Eric nämner detta om Leroy 6511:
Den tävlade i första klassen på observatoriet Besançon år 1910. Reglaget utfördes av Maurice Quelos. Uret kom på plats 74 av 197 det året med 206,9 poäng som också innebar guldmedalj. Den kom också 6:a av 27 ur som klarade testningen i 1910-års tävling för torpedbåtskronometrar som hölls av Service Hydrographique, Paris  – Franska marinens hydrografiska tjänst. En tävling som ställdes som inköpskrav av franska marinen.
Urverket är samma som användes i observatoriekronometrar av Vacheron & Constantin, Paul Ditisheim (då under benämningen typ 2), Haas Neveux och Patek Philippe. Ingen vet exakt var råverket kom ifrån, men i Patek-museets dokument står det om en av Patekerna att de köpte verket från Wehrli freres, ”Wehrli Frères” som var reglörer verksamma i Geneve. Även Cortebert använde urverket.

Titta på detaljerna i bilderna och njut!

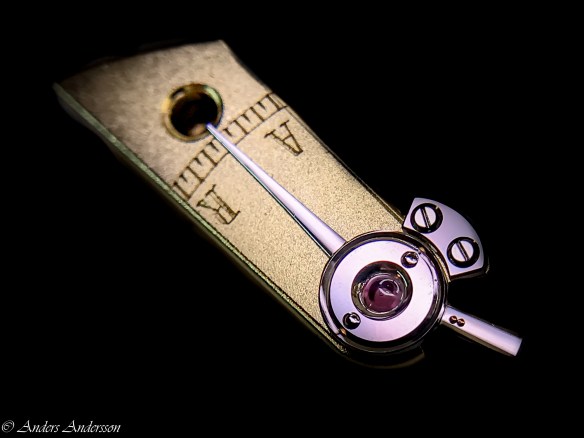

Balanskloven.


Klockan klar!


Kolla passningen och precisionen på visarväxelhjulet!
Det vilar på en tand på visarställhjulet, när jag med korntången rör hjulet glider det ner i sin position. Sånt som en nörd blir lycklig av att se!

Omega koaxial 2500 – problem vid oljning

När man satt ihop och lagat verket är det dags för oljning. I vanliga verk med ankargång brukar det inte vara några större problem, men på Omegas koaxialverk krävs det lite mer av dig som urmakare.
Omega har därför gjort flera olika verkhållare där man kan stega fram gången för att kunna olja tänder och stenar på korrekt sätt.
Verket som jag i alla fall kommer mest i kontakt med är kaliber 2500.
Jag har retat mig på att frammatningen sitter på höger sida av verkhållaren. Det innebär att du måste byta grepp varje gång du ska mata fram en tand. Jag håller oljegivaren i höger hand – oljar en tand – lägger ifrån mig oljegivaren – matar fram en tand – plockar upp oljegivaren igen – försöker sikta in den i rätt öppning – osv.

Jag vill mata fram med vänster hand och olja med höger utan att behöva byta arbetsställning varje gång. Det är tidskrävande att försöka pricka rätt efter varje greppbyte.

Så jag tillverkade helt enkelt en genomgående lättrad skruv!
Hur enkelt och bra som helst.
Några illustrationer på hur jag tänker samt en enkel skiss på skruven.
Retar du dig också på detta är det bara att tillverka en skruv eller ta kontakt med Verkmästarna så svarvar jag en till dig också!

H. L. Matile no 10790- en utmaning, del 2.

Del 2

När allt var klart med att få verket att fungera i boetten var det dags ägna själva verket uppmärksamhet och få det att fungera.

När jag bestämde mig för att laga klockan hade jag upptäckt några smågrejer som jag tänkte kolla extra. Det var dels nollställningen av kronografen som inte fungerade till 100% och minutvisaren med sin konstiga tapp som jag tänkte börja med.

Jag valde att istället för att borra ett hål i centrumaxeln att svarva en tapp. Sedan tänkte jag mig ett rör med en tapp för visaren. Min tanke var att inte skada centrumaxeln mer. Om något skulle gå snett, hålet inte hamnade rätt eller att axeln skulle spricka (på samma sätt som hänt nu), var det bättre med ett rör som är lättare att göra nytt än en ny centrumaxel. Det går ju att laborera med hållfastheten på detta sätt. Om man sparar ännu mer av originalaxeln och gör röret tunnare, man kan ju till och med göra en brottanvisning för att den mer lättersatta delen ska gå sönder om en olycka är framme eller om det är en väldigt känslig och delikat del man repararerar. Så får man hoppas att framtidens användare är rädda om klockan.
Något som jag aldrig sett förut är att minutvisaren är överst, sedan kommer sekundräknaren och underst timvisaren.
En kommentar om den tidigare reparationen.
Man ser hur viktigt det är att vara noggrann när man borrar in en tapp. Om man inte centrerar borret blir hålet snett, om man dessutom inte gör tappen rätt som ska in i hålet t.ex. för konisk eller för stor spricker det lätt. Man får tänka efter så att man tar med så många parametrar som möjligt när man planerar sitt arbete. Om du till exempel borrar med ett hårdmetallborr i en glashård axel utan att anlöpa, då blir ju området vid hålet oerhört sprött och en presspassning skulle spräcka axeln.

Vidare med resten av renoveringen.

Efter rengöringen kontrollerar jag alltid delarna så att det verkligen är och ser rent ut. Kollar stenarnas funktionsytor efter oljerester  – använder en putspinne vid behov, kollar ställen där jag vet att det brukar vara svårt att rengöra och det ofta är smutsigt till exempel uppdrag, fjäderhus och liknande.  Därefter brukar jag epilamisera alla stenhål, gånghjul och hake och andra lagerställen samt vid uppdraget. Jag gör det för att vara säker på att olja och fett ligger kvar där jag vill att det ska vara.
Här följer en liten genomgång av alla vackra delar och sammansättningen av urverket. Kronografdelen tar jag sist.

I nästa del vänder jag på steken och koncentrerar mig på tavelsidan och kronografen.

H. L. Matile no 10790- en utmaning, del 1.

Eric bad mig att undersöka om jag kunde sätta in ett fint urverk i en boett. Han hade återigen kommit över ett fint urverk som slaktats på sin boett. Han hade med sig några visningsboetter som kanske kunde passa till verket.
Verket var ett observatorietestat kronometerverk dessutom utrustat med kronograf med 1/5-dels sekund. (Två begrepp som ofta förväxlas, kronometer och kronograf – här har vi båda.)
Passade på att ta några bilder av verket innan jag satte igång.
Klicka på småbilderna för att se större.

Börjar med att ta bort balansen så att ingen olycka sker med den. Kontrollerar om jag kan se något allvarligt fel. Verket fungerade när jag drog upp den lite, det enda jag fann var att nollställningen av kronografen gick lite trögt. Tippade på att det nog bara var smuts som gjorde att det gick trögt. Minutvisaren hade också en konstig och skev tapp. Min erfarenhet av så här gamla kronografer är minst sagt begränsad, jag visste helt enkelt inte hur det brukar se ut.
Men kvalitén på verket var ju någonting alldeles extra!
Sicken kvalité!

Mitt största bekymmer – hur var detta tänkt?

På bilden ovan ser man den avbrutna uppdragsaxeln samt under den en öppning med en arm med ett hål i. Här sker start – stopp – nollställning av kronografen.
Det krävs ganska stor kraft för att trycka fram kronografens funktioner. Jag visste inte hur kopplingen mellan denna öppning och tryckknappen hade sett ut från början. Tyckte att proportionerna inte stämde riktigt med vad jag var van vid från tidigare reparationer.
Skulle detta fungera även i den nya boetten?
Såg inga märken på verkets kant efter någon ytterligare konstruktion. Såg framför mig en krona med tryckknapp för kronografens funktioner, mellan verket och kronan ett rör som för över kraften från tryckknappen till kronografen, sedan någon form av tapp/axel som trycker mot start/stopparmen. Jag hade en oro för att den stora kraften som krävs för att mata fram kronografen skulle bli för ensidig belastning för kronan.
Framtiden får utvisa om min oro är berättigad.
Det var värt att försöka få detta att fungera – en utmaning som passade mig!

En av boetterna skulle fungera. Prov och kontroll.

Fastnade för en av boetterna. Den var tillräckligt tjock för att verket skulle passa i höjd, den var något för stor så att jag skulle bli tvungen att tillverka en verkring, då kunde jag kontrollera så att verket hamnade på rätt plats samt att jag fick lite extra utrymme mellan verk och boett om jag skulle behöva göra någon extra konstruktion för att få kronografen att fungera. Kronröret hade även det generösa mått för att få plats med extra rör etc,
Tog kontakt med Eric och berättade att jag trodde på projektet. Det borde gå att få det hela att fungera!

Nu var det dags att noggrant mäta upp boett och verk för att göra en ritning på verkringen och sedan tillverka ringen och få verket att fungera i boetten.

Ja det var många åtgärder och många delar som ska samverka för att det ska fungera.
Men nu är det mesta klart rörande boett, verkring och kronans funktioner.
I nästa del kommer jag beskriva reparationen av verket och hur det fungerar.

Jaccard, ett hopplöst projekt! Eller?

Eric ser till att jag inte blir arbetslös. Fick ett fickur igen för renovering. Verket känner jag igen sedan förut.
Så här såg det ut när jag fick klockan.

Eric har satt lite Rodico i löpverket.

Med verket ute ur boetten kunde jag konstatera att balansaxeln var av. Eric hade satt lite Rodico som stopp i löpverket, när jag tagit bort hindret såg jag att löpverket kunde röra sig – hakstenarna såg konstigt uppböjda ut och var inte i ingrepp med gånghjulet. Nåväl tänkte jag, hakstenarna har säkert lossnat på grund av dålig shellack.
Jag beslöt mig för att svarva en ny balansaxel och att ställa in gången senare när balansen fungerade. Noterade att stenen i balanskloven var skadad.

När balansen var klar blev nästa moment att kolla vad som hänt med haken och hakstenarna. Det första jag lade märke till var att stenarna hade olika färg och form, de var uppböjda i en konstig vinkel. När haken var fri såg jag att även en tapp var avbruten. För att se hur gången fungerar måste jag ha en fungerande hake, alltså var det bara att svarva en ny hakbom!
Men det var något annat fel med haken (väl synligt om man är uppmärksam) som jag fortfarande inte sett – kan du se det jag inte såg?
På äldre ur är ofta hakbommen gängad och fastskruvad i haken, så också i detta fall. Har aldrig tidigare tillverkat en hakbom med gänga, så det skulle bli en ny utmaning. Valde att svarva i blåstål som är ett bra material med god hårdhet och som ger fina poleringar. Skulle mitt gamla gängsnitt hålla får att gänga i blåstål?
Bara att prova, det gick fint. Resten gick också bra, svarvade klart, anpassade tapparna i rullbänken, gängade fast i haken.

Nu skulle gången provas. Det var då jag upptäckte det jag inte tidigare lagt märke till.
Hakstenarna hade samma vinklar! Alltså två utgångsstenar!
Det var nu det började kännas riktigt hopplöst, vad var detta för klocka jag hade åtagit mig att fixa! Tog en låååång fika.
Tittade i ett par skrotade verk från gamla projekt och hittade en hake med välvda stenar precis som det ska vara. Stenen passade i spåret, bara att prova gången igen.

Ny ingångssten på plats, med rätt vinkel. Men något för lång, gången går inte igenom.

Då kom nästa problem. Hakstenen var för lång! Gången gick inte igenom.
Hakstenen måste kortas in. På riktigt fina ur förr i tiden anpassades alltid hakstenen till hakens spår, den skulle bottna. (Se min artikel om Halda.)
Den ”nya” hakstenen var skadad på den inre icke verksamma delen, jag valde att slipa bort det mesta av det skadade området.
Hur slipar man en haksten?
Studerade lite i min litteratur men fann inte så mycket. Jag hade slipat en haksten en gång tidigare när jag var på Patek Philippe, den gången var det också en gammal fin välvd haksten som hade slitage på den verksamma ytan. Fick göra det jag trodde var rätt och så som jag kom ihåg det. Ett stort problem när man slipar hårda material som glas och rubin är att det det går ur flisor på ”släppkanten”. För att förhindra detta slipar man först en facett på släppkanten innan du slipar den plana ytan.
Man brukar använda en kopparskiva som man applicerar diamantpasta på, med en stålrulle pressar man in diamantkornen i den mjuka kopparen. Sedan slipar man först med grov diamantpasta, sedan svarvar man ren kopparytan och tar en finare pasta och så vidare. Jag provade den finaste av mina diamantskivor som jag slipar sticklar på, och det fungerade fint. Med tanke på att det var bakänden på stenen som skulle slipas bort var ytnoggrannheten inte viktig. Men jag ville ju inte att kanten skulle flisa sig. Höll en trasa med fotogen mot skivan samtidigt som jag slipade. Det gick väldigt bra, inga flisor och ytan blev fin. Den duger dock inte som verksam yta, då hade jag fått använda diamantpasta på kopparskiva som jag beskrev ovan.

När jag satte in haken i klockan såg jag det inte var möjligt att ställa in gången, hur jag än gjorde var det omöjligt att få det helt rätt. Gången hade nästan ingen vila, dessutom var det inte lika på båda sidor. Provade ändå med balansen – klockan gick, dessutom med riktigt fin svängning. Provade den på bänken några dagar innan jag tänkte ge mig på att göra resten, bara att byta balansstenen som var sprucken och sedan rengöring. Eller? (Jag brukar säga till kunder att ordet ”bara” inte finns, nu fick jag smaka på min egen medicin…)
Mer om detta i del 2.

Lite om utväxling

Har planerat ett tag att tillverka en hållare för 8 mm svarvpatroner. Till det behöver man en dragstång eller mutter för att kunna dra åt. Att hitta en passande gängtapp verkade omöjligt, så när jag skaffade en svarv med möjlighet till gängskärning kanske min plan kunde gå i lås. På maskinen finns en tabell med olika matningar och stigningar. Tyvärr fanns inte den udda stigningen med – 0,625 mm som Lorch har på sina svarvpatroner.

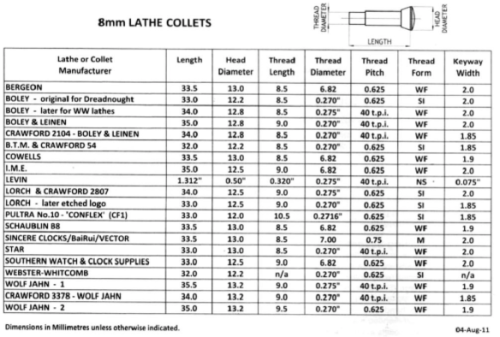

Översikt av olika 8 mm svarvpatroner

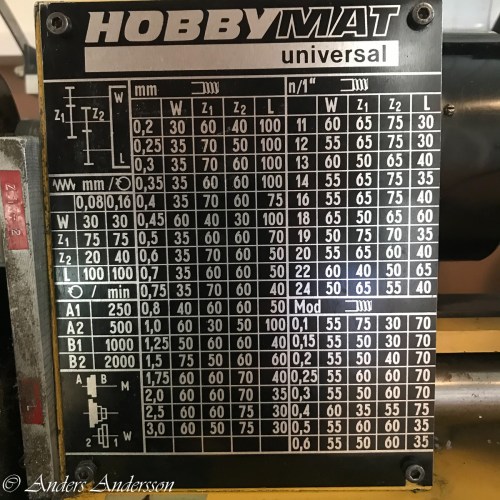

Tabell för olika matningar

Till svarven hör en uppsättning kugghjul med olika tandantal – undrar om någon kombination som inte fanns med i tabellen kunde fungera?

Hur räknar man ut utväxling?
Det var ett tag sedan jag sysslade med sådant.
Växellådan för matningen/gängskärningen består 4 kugghjul – två drivna och två drivande.

För att räkna ut utväxling med flera hjul och drivar använder man formeln

i = z * z / z’ * z’ produkten av drivande hjul divideras med produkten av drivna hjul (drivar).

Till svarven hör ett antal kugghjul med dessa tandantal:
30 – 35 – 40 – 50 – 55 – 60 – 65 – 70 – 75 – 100
Jag började helt enkelt med att testa några kombinationer.
Först provade jag kombinationen:
60 * 100 = 6000 / x = utväxlingen 0,625
x = 0,625 * 6000 = 3750
För att få reda på vilka hjul som kan passa kan man dela upp 3750 i minsta faktorer – primfaktorer.
Heltal som inte är primtal kan delas upp i två eller flera primtal vars produkt är talet själv. De kallas då primfaktorer. Orddelen prim kommer av ett latinskt ord som betyder först, främst.
Ex: 10 = 2·5. Talen 2 och 5 är primfaktorer.
Ex: 24 = 2·2·2·3. Talen 2 och 3 är primfaktorer.

3750 / 5 =
750 / 2 =
375 / 5 =
75 / 5 =
15 / 3 =
5 / 5 =
1
Mina primfaktorer är: 5 – 2 – 5 – 5 – 3 – 5
Då kan man multiplicera 5 * 2 = 10 * 5 = 50
vilka kombinationer finns kvar? jo
5 * 3 = 15 * 5 = 75
mitt i prick – första försöket!
75*50=3750 / 60*100=6000
3750/6000=0,625
Drivande hjul 75 & 50, drivna hjul 60 & 100

Några av kugghjulen till gängskärningen.

Mina kugghjul skulle räcka till!
Bara att sätta in i svarven och prova om jag hade räknat rätt!

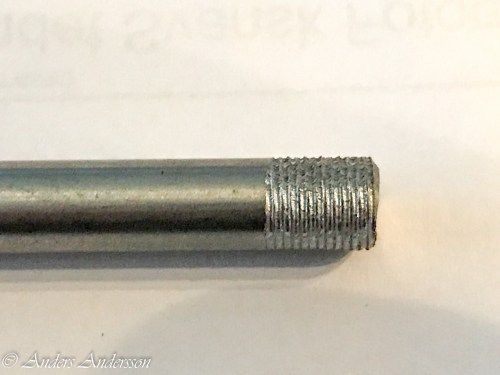

Mitt första taffliga försök till gänga. Blev tillräckligt bra för att kontrollera att stigningen stämde. Nu ska jag köpa ett gängskär!

Källor:
http://ollevejde.se/matteord/index.htm
https://www.watchrepairtalk.com/topic/8865-watchmakers-lathe-collets/
Sven Sandström: Lärobok i urmakeri
